Gemeinsam mit der Partnerfirma Highpoint Structures Buitink Technology wurden ETFE-Paneele für den Fassadenneubau des "Pavillons 6" im Park der Messehallen der "Porte de Versailles" entworfen, produziert und montiert.

Die Gesamtfläche der ETFE-Paneele umfasst ca. 1200 m² mit insgesamt 78 Paneelen, die jeweils mit ETFE-Folie ausgekleidet sind.

Vordach mit ETFE-Paneelen

Das dreieckige Vordach weist 3 Seiten mit einer Länge von jeweils 41 m, 59 m und 67 m auf. Die gesamte Vordachkonstruktion kann durch Hydraulikzylinder bewegt werden. Sie verfügt dabei über 2 feste Positionen bei 20 und 45 Grad im Verhältnis zur Waagerechten.

Design von Jean Nouvel

Die Fassade ist ein Entwurf von Jean Nouvel, Ateliers Jean Nouvel in Paris. An der Überdachung sind mehrere senkrecht angeordnete Balken mit Textblenden befestigt. Informationen über Ereignisse werden auf den Bildschirmen mit verschiedenen Beschreibungen und Farbvarianten angezeigt.

Konstruktion

Umfangreiche Festigkeits- und Verformungsberechnungen im Zusammenhang mit den ETFE-Paneelen wurden gemäß der europäischen Gesetzgebung durchgeführt. Während der Produktion wurden die Qualität und Festigkeit der Folien und Schweißnähte von Buitink Technology kontinuierlich überwacht.

Beispiel für Festigkeitsberechnungen an ETFE-Paneelen

Zugfestigkeitsprüfung der ETFE-Folie

Modell eines ETFE-Paneels

Vor der Produktion wird ein Modell zur Abnahme angefertigt.

Produktion

Buitink Technology entwarf und produzierte alle polierten SS-Rahmen für die gespannten ETFE-Folien im eigenen Haus, da für diese komplexe 3D-Konstruktion extreme Genauigkeit erforderlich war.

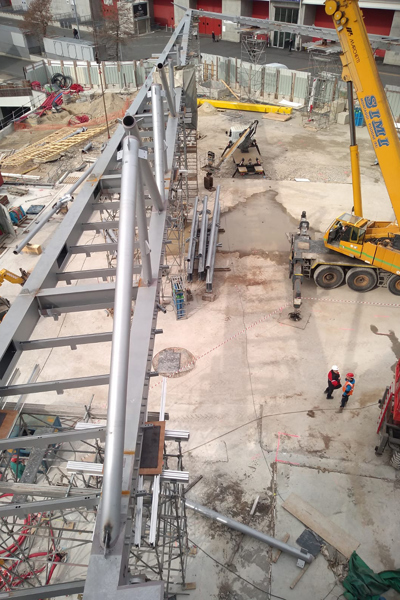

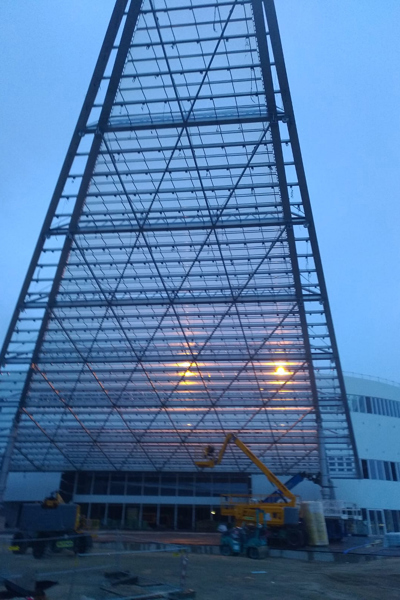

Montage

Buitink Technology hat für dieses Projekt spezielle Aluminiumprofile entwickelt, um die Spannung auf ETFE-Folien im Inneren der Paneele aufrechtzuerhalten.

Projektdaten

Oberfläche:	Etwa 1.200 m2, bestehend aus 78 ETFE-Paneelen
Material:	Transparente ETFE-Folie, Aluminiumprofile und polierte Edelstahlrahmen
Project:	Ausstellungspark der "Porte de Versailles", Vorderseite des neuen "Pavillons 6"
Kunde:	Viparis Holding
Design:	Jean Nouvel, Ateliers Jean Nouvel in Paris.
Standort:	Parc des expositions de la Porte de Versailles 1, Place de la Porte de Versailles, 75015 Paris
ETFE-Paneele:	Buitink Technology & Highpoint Structures
Baujahr:	2019

Standort

Parc des expositions de la Porte de Versailles 1, Place de la Porte de Versailles, 75015 Paris
