Tipos de barreras acústicas hinchables móviles y reducción del ruido
Contacto
+31 (0)316-250830
Buitink TechnologyEsta página ofrece una descripción general de los tipos estándar de barreras acústicas inflables móviles y su rendimiento acústico. A partir de esta información, se puede realizar una selección inicial del panel necesario y la reducción de ruido esperada.
Las designaciones de tipo V4 y V6 hacen referencia a la configuración interna del panel y constituyen la base estructural de las distintas variantes. Las configuraciones V4 están diseñadas principalmente para aplicaciones ligeras. Las configuraciones V6 son estructuralmente más pesadas para aplicaciones con requisitos más estrictos de reducción del ruido de baja frecuencia.
¿Cómo se determina la reducción del ruido?
La eficacia de una barrera acústica viene determinada por una combinación de:
- Altura y posición de la pantalla
- distancia entre la fuente y el receptor
- aislamiento acústico de la propia pantalla
Esta página trata específicamente sobre las propiedades de aislamiento acústico de los paneles inflables.
Método y normas de medición
El aislamiento acústico de las configuraciones estándar se ha determinado mediante mediciones de laboratorio.
Las mediciones se realizaron de conformidad con:
- NEN-EN-ISO 140-3 – Medición en laboratorio del aislamiento acústico aéreo de los elementos de construcción.
Los resultados de estas mediciones constituyen la base para los valores Rw, C y Ctr especificados.
Informes de las mediciones
El agua y las membranas como aislamiento acústico
Parámetros acústicos Rw, C y Ctr
El aislamiento acústico de los paneles se expresa en los siguientes parámetros:
- Rw: aislamiento acústico ponderado del ruido aéreo
- C – término de corrección para frecuencias medias y altas
- Ctr: término de corrección para frecuencias bajas (tráfico, maquinaria, música)
En muchas situaciones prácticas, el valor Rw + Ctr determina la eficacia de la barrera acústica.
Tipos estándar de barreras acústicas inflables móviles
Buitink Technology ha desarrollado y probado varias configuraciones estándar de paneles acústicos inflables. Estos tipos constituyen una base probada para muchas aplicaciones temporales y se diferencian en cuanto a masa, construcción y rendimiento acústico.
Las designaciones de tipo V4 y V6 se refieren a la configuración interna de los paneles de las barreras acústicas inflables. Estas designaciones describen la composición estructural del panel y constituyen la base para el montaje posterior y el rendimiento acústico.
Tipo BUI-V4-200-3
Configuración con dos membranas de PVC y una cámara de aire de 200 mm. Sobrepresión aprox. 100 mbar.
| Peso aprox.: | 3 kg/m² |
| Rw (C; Ctr): | 20 (-1; -2) dB |
| Rw + Ctr: | 18 dB |
Aplicaciones indicativas:
- situaciones con requisitos de ruido limitados
- enfoque en frecuencias medias y altas
- transporte muy ligero y compacto

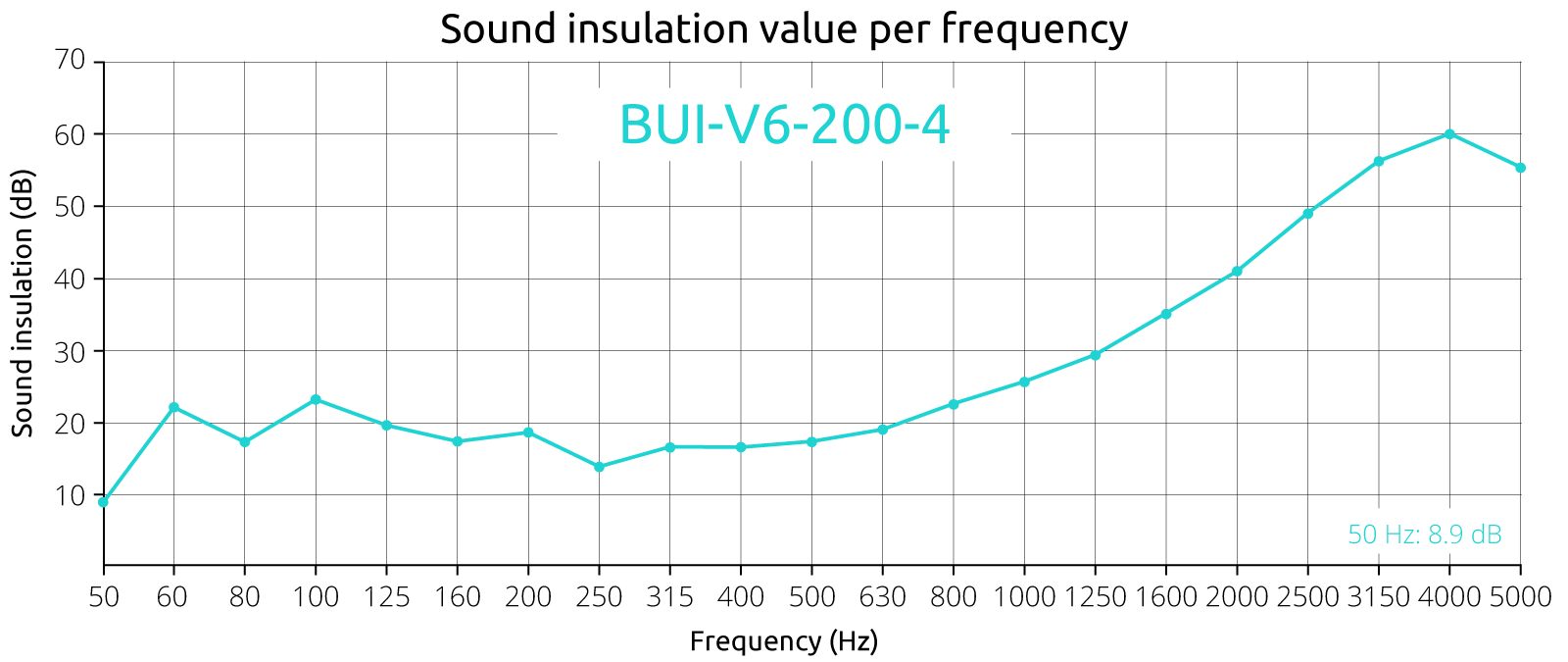

Tipo BUI-V6-200-4
Configuración básica V6 con una capa de PVC de 1,3 mm en una cara.
| Peso aprox.: | 4 kg/m² |
| Rw (C; Ctr): | 24 (0; -3) dB |
| Rw + Ctr: | 21 dB |
Aplicaciones indicativas:
- obras temporales
- obras viales y urbanas
- instalaciones técnicas temporales
Tipo BUI-V4-200-6
Configuración básica V4 con una capa adicional de PVC en un lado y una capa absorbente de lana en el otro.
| Peso aprox.: | 6 kg/m² |
| Rw (C; Ctr): | 26 (-1; -3) dB |
| Rw + Ctr: | 23 dB |
Aplicaciones indicativas:
- situaciones de construcción temporal
- aplicaciones logísticas
- componente de baja frecuencia limitado
Tipo BUI-V6-200-7
Configuración con refuerzo adicional de membrana para mejorar el aislamiento sin perder movilidad.
| Peso aprox.: | 7 kg/m² |
| Rw (C; Ctr): | 30 (-1; -4) dB |
| Rw + Ctr: | 26 dB |
Aplicaciones indicativas:
- obras de construcción
- obras ferroviarias
- equilibrio entre movilidad y rendimiento
Tipo BUI-V6-200-11
Configuración con mayor masa debido a capas adicionales de PVC en ambos lados.
| Peso aprox.: | 11 kg/m² |
| Rw (C; Ctr): | 33 (-1; -5) dB |
| Rw + Ctr: | 28 dB |
Aplicaciones indicativas:
- requisitos más exigentes para la reducción de bajas frecuencias
- instalaciones industriales temporales
- máquinas con un amplio espectro de frecuencias
Tipo BUI-V6-200-35
Configuración con capa de masa rellena de agua en un lado para mejorar el aislamiento de baja frecuencia.
| Peso aprox.: | 35 kg/m² |
| Rw (C; Ctr): | 39 (-1; -3) dB |
| Rw + Ctr: | 36 dB |
Aplicaciones indicativas:
- maquinaria pesada de construcción
- aplicaciones industriales
- situaciones con frecuencias bajas dominantes
Tipo BUI-V6-200-70
Configuración con capas de masa rellenas de agua en ambos lados para un aislamiento acústico máximo.
| Peso aprox.: | 70 kg/m² |
| Rw (C; Ctr): | 52 (-3; -8) dB |
| Rw + Ctr: | 44 dB |
Aplicaciones indicativas:
- normas de ruido muy estrictas
- festivales y eventos
- situaciones urbanas con receptores sensibles
Comparación de los tipos de paneles estándar
La siguiente tabla ofrece una breve descripción general de los tipos de paneles estándar.

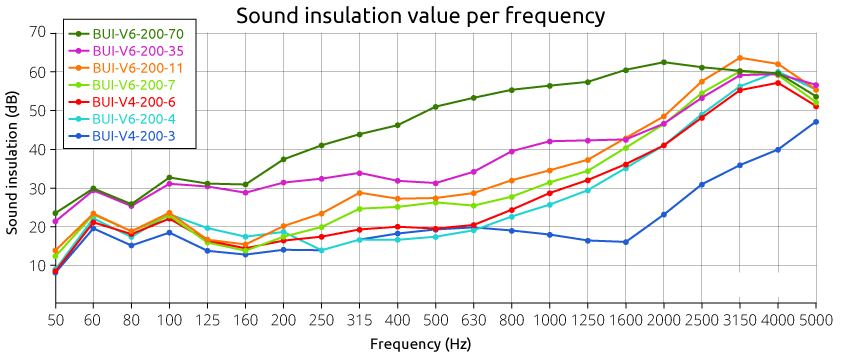

Resumen en formato PDF del valor de aislamiento acústico por frecuencia de las distintas barreras acústicas móviles inflables.
Seleccionar el tipo adecuado
La elección del tipo de panel adecuado depende del proyecto y viene determinada por:
- el espectro sonoro de la fuente
- la reducción de ruido deseada
- el espacio disponible y la altura de la pantalla
- la posición de la pantalla
Para ver ejemplos de aplicación por sector, consulte la página:
La elección del tipo de panel adecuado siempre depende de las características del proyecto, el espectro sonoro de la fuente y los requisitos aplicables. En muchos casos, se puede realizar una buena selección inicial basándose en la información anterior.
