Arten von mobilen aufblasbaren Lärmschutzwänden & Lärmminderung
Kontaktformular
+31 (0)316-250830
Buitink TechnologyDiese Seite bietet einen Überblick über die gängigen Arten mobiler aufblasbarer Lärmschutzwände und deren akustische Leistungsfähigkeit. Anhand dieser Informationen kann eine erste Auswahl der erforderlichen Platten und der zu erwartenden Lärmreduzierung getroffen werden.
Die Typenbezeichnungen V4 und V6 beziehen sich auf die interne Plattenkonfiguration und bilden die strukturelle Grundlage für die verschiedenen Varianten. V4-Konfigurationen sind in erster Linie für Leichtbauanwendungen konzipiert. V6-Konfigurationen sind strukturell schwerer und für Anwendungen mit strengeren Anforderungen an die Reduzierung von Niederfrequenzgeräuschen ausgelegt.
Wie wird die Geräuschreduzierung bestimmt?
Die Wirksamkeit einer Lärmschutzwand wird durch eine Kombination aus folgenden Faktoren bestimmt:
- Bildschirmhöhe und -positionierung
- Abstand zwischen Quelle und Empfänger
- Schalldämmung des Bildschirms selbst
Auf dieser Seite werden speziell die Schalldämmeigenschaften der aufblasbaren Platten behandelt.
Messverfahren und Normen
Die Schalldämmung der Standardkonfigurationen wurde anhand von Labormessungen ermittelt.
Die Messungen wurden gemäß folgenden Normen durchgeführt:
- NEN-EN-ISO 140-3 – Laborprüfung der Luftschalldämmung von Bauelementen
Die Ergebnisse dieser Messungen bilden die Grundlage für die angegebenen Rw-, C- und Ctr-Werte.
Messberichte
Wasser und Membranen als Schalldämmung
Akustische Parameter Rw, C und Ctr
Die Schalldämmung der Platten wird anhand der folgenden Parameter angegeben:
- Rw – bewerteter Luftschallschutz
- C – Korrekturterm für mittlere und hohe Frequenzen
- Ctr – Korrekturterm für niedrige Frequenzen (Verkehr, Maschinen, Musik)
In vielen praktischen Situationen bestimmt der Wert Rw + Ctr die Wirksamkeit der Lärmschutzwand.
Standardtypen mobiler aufblasbarer Lärmschutzwände
Buitink Technology hat eine Reihe von Standardkonfigurationen für aufblasbare Schallschutzwände entwickelt und getestet. Diese Typen bilden eine bewährte Grundlage für viele temporäre Anwendungen und unterscheiden sich hinsichtlich Masse, Konstruktion und akustischer Leistung.
Die Typenbezeichnungen V4 und V6 beziehen sich auf die interne Plattenkonfiguration der aufblasbaren Lärmschutzwände. Diese Bezeichnungen beschreiben den strukturellen Aufbau der Platte und bilden die Grundlage für die weitere Montage und die akustische Leistung.

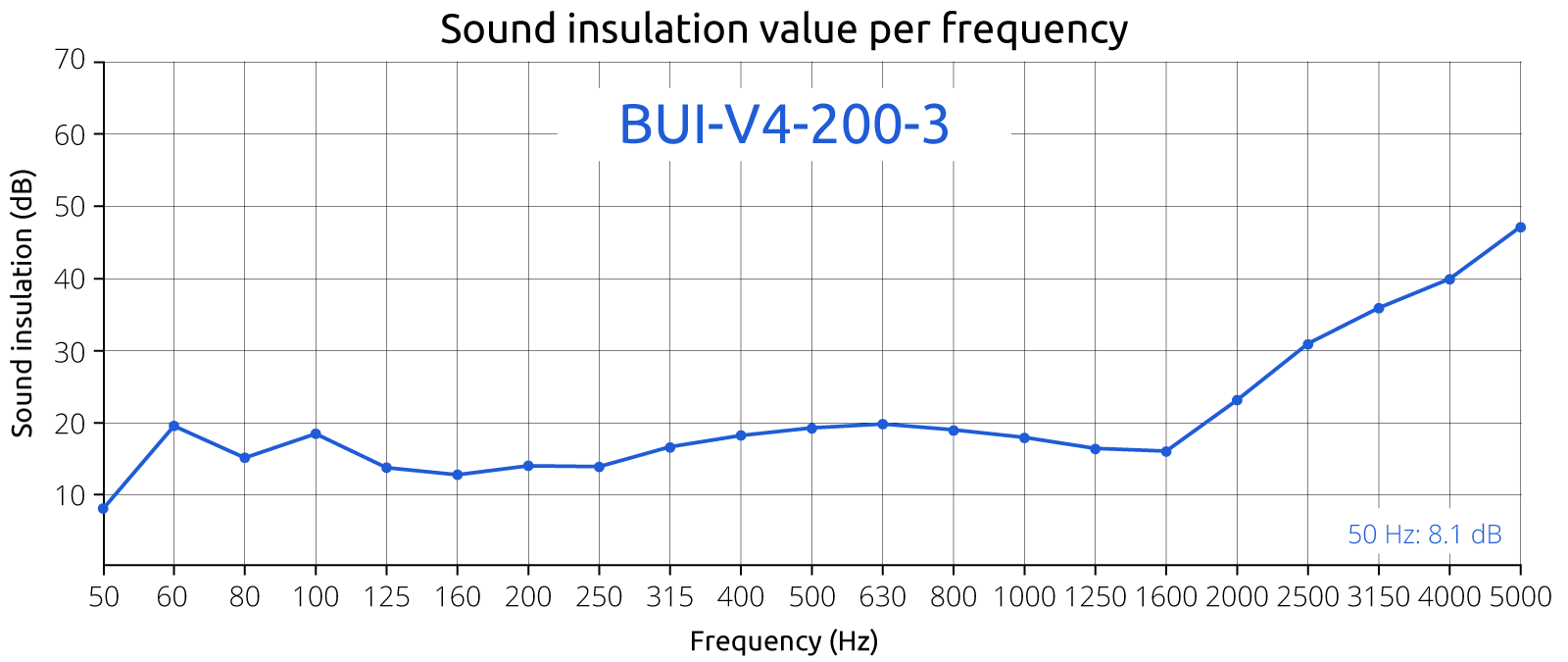

Typ BUI-V4-200-3
Konfiguration mit zwei PVC-Membranen und einem 200 mm Luftraum. Überdruck ca. 100 mbar.
| Gewicht ca.: | 3 kg/m² |
| Rw (C; Ctr): | 20 (-1; -2) dB |
| Rw + Ctr: | 18 dB |
Beispielhafte Anwendungen:
- Situationen mit begrenzten Geräuschanforderungen
- Fokus auf mittleren und hohen Frequenzen
- sehr leicht und kompakt zu transportieren
Typ BUI-V6-200-4
V6-Grundausführung mit einer 1,3 mm starken PVC-Masse-Schicht auf einer Seite.
| Gewicht ca.: | 4 kg/m² |
| Rw (C; Ctr): | 24 (0; -3) dB |
| Rw + Ctr: | 21 dB |
Beispielhafte Anwendungen:
- temporäre Bauarbeiten
- Straßen- und Stadtbauarbeiten
- temporäre technische Installationen

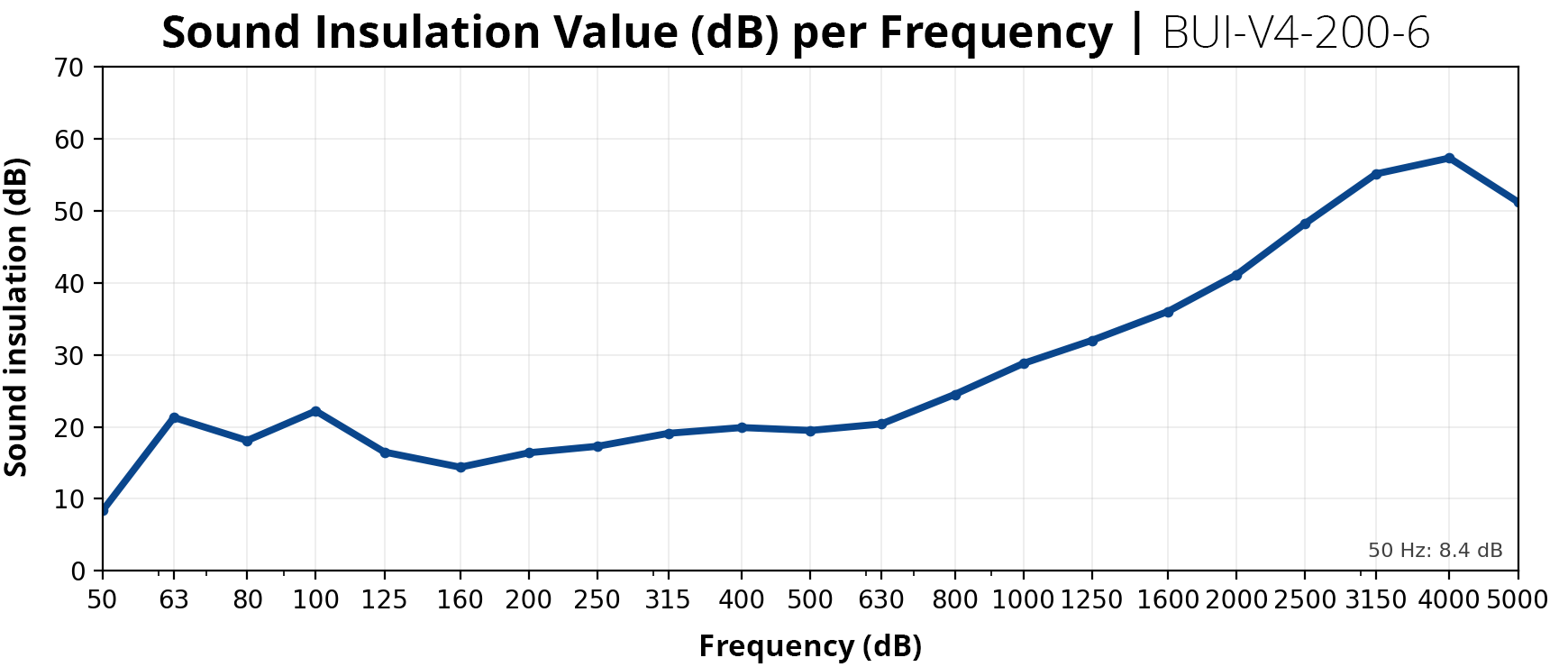

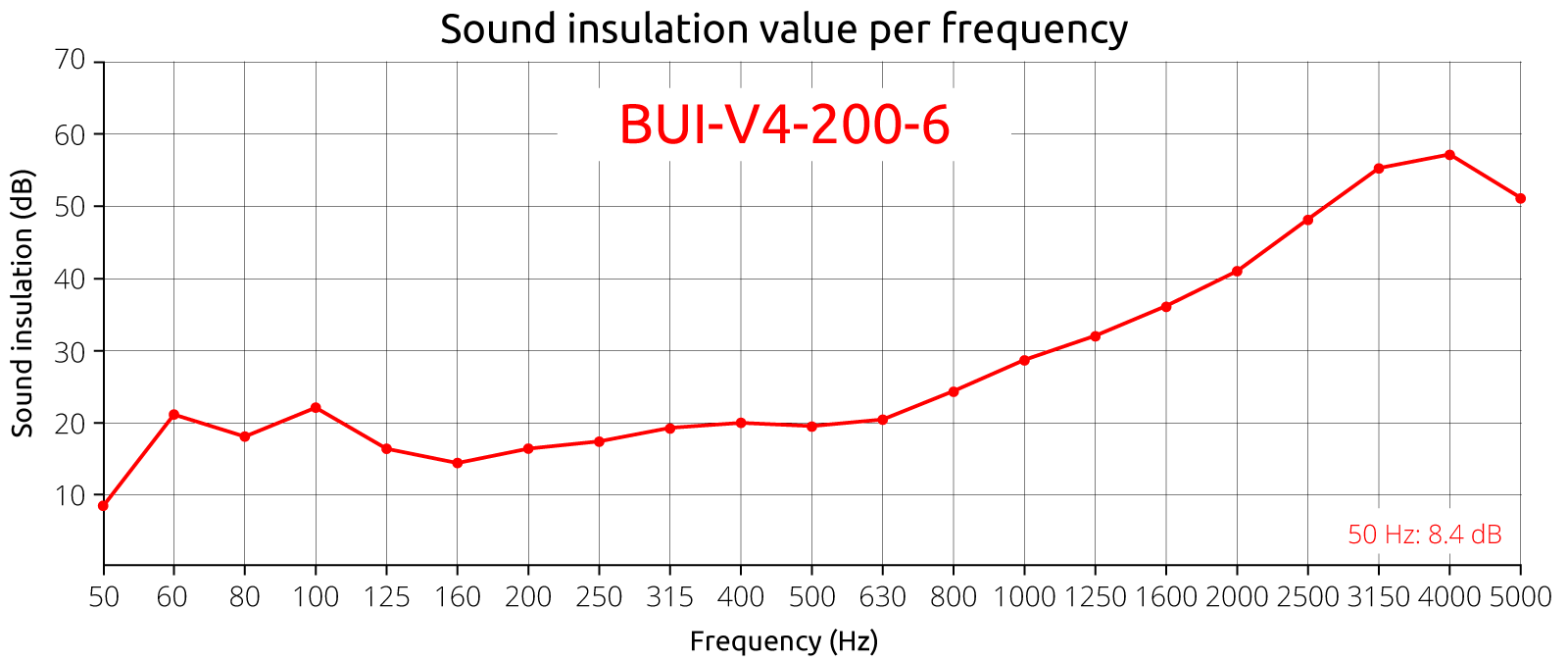

Typ BUI-V4-200-6
Grundkonfiguration V4 mit einer zusätzlichen PVC-Masseschicht auf der einen Seite und einer absorbierenden Wollschicht auf der anderen Seite.
| Gewicht ca.: | 6 kg/m² |
| Rw (C; Ctr): | 26 (-1; -3) dB |
| Rw + Ctr: | 23 dB |
Beispielhafte Anwendungen:
- vorübergehende Bausituationen
- Logistik
- begrenzte Niederfrequenzkomponente

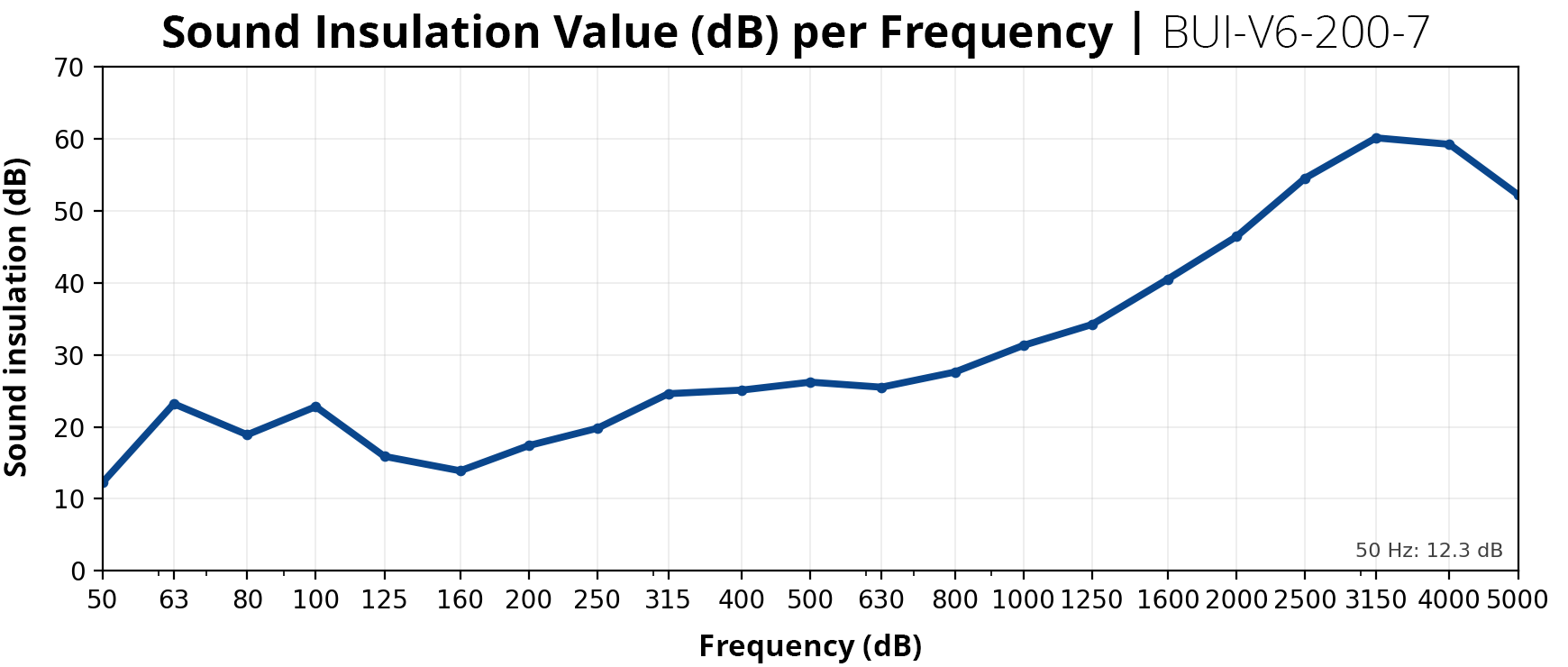

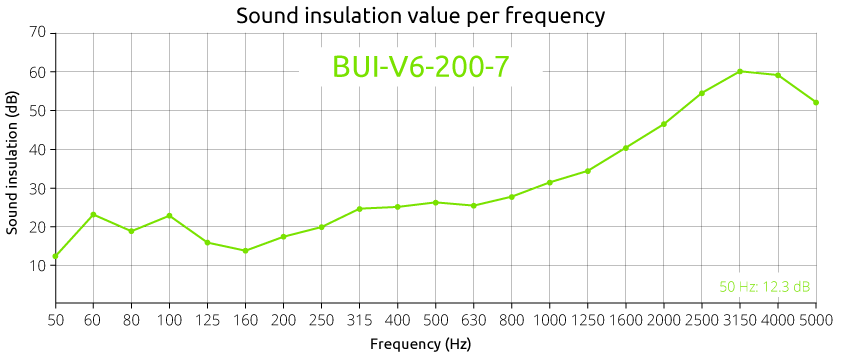

Typ BUI-V6-200-7
Konfiguration mit zusätzlicher Membranverstärkung für verbesserte Isolierung bei gleichbleibender Beweglichkeit.
| Gewicht ca.: | 7 kg/m² |
| Rw (C; Ctr): | 30 (-1; -4) dB |
| Rw + Ctr: | 26 dB |
Beispielhafte Anwendungsbereiche:
- Baustellen
- Eisenbahnbezogene Arbeiten
- Ausgewogenheit zwischen Mobilität und Leistung

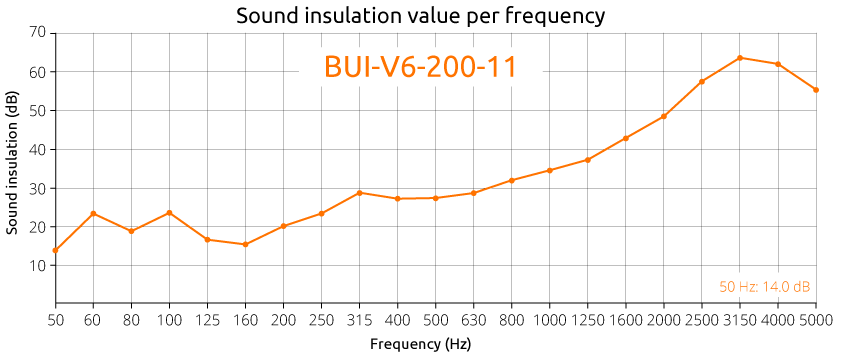

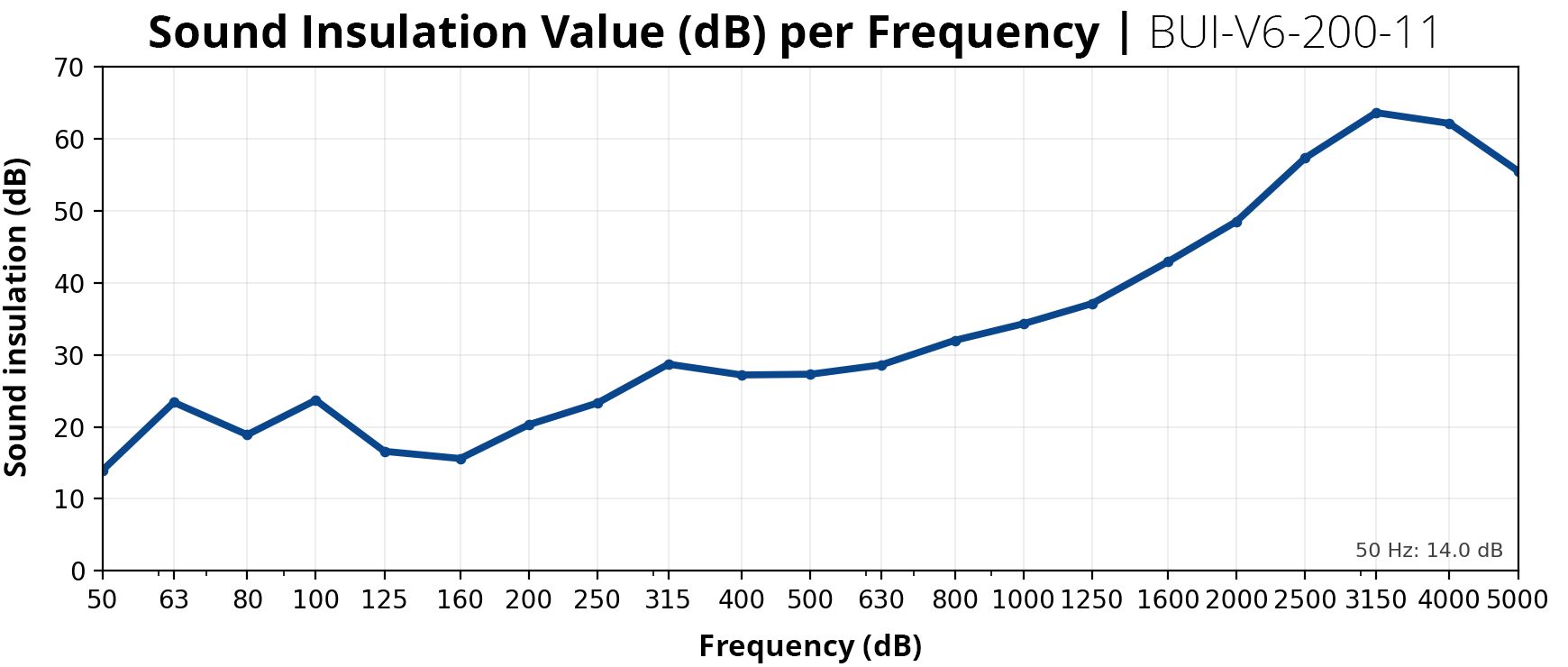

Typ BUI-V6-200-11
Konfiguration mit erhöhter Masse aufgrund zusätzlicher PVC-Schichten auf beiden Seiten.
| Gewicht ca.: | 11 kg/m² |
| Rw (C; Ctr): | 33 (-1; -5) dB |
| Rw + Ctr: | 28 dB |
Indikative Anwendungen:
- höhere Anforderungen an die Reduzierung tiefer Frequenzen
- temporäre Industrieanlagen
- Maschinen mit einem breiten Frequenzspektrum

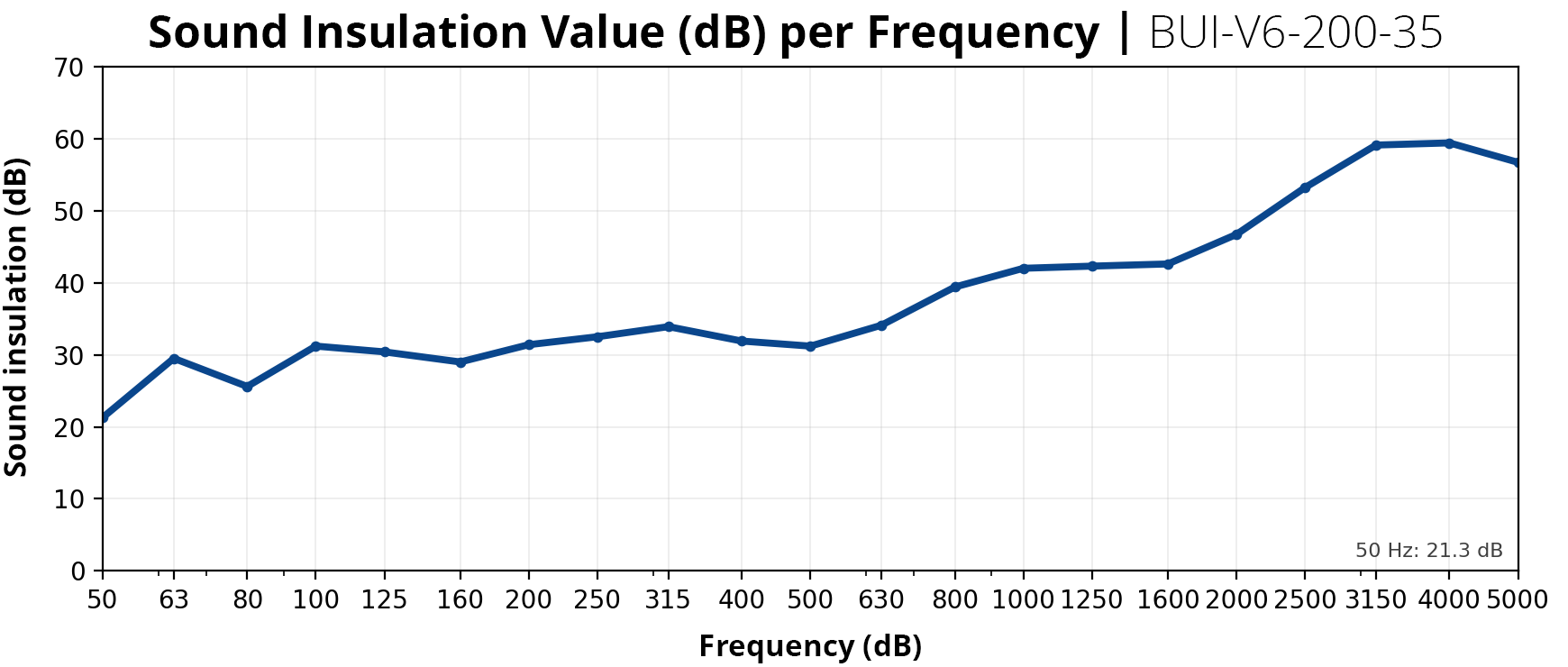

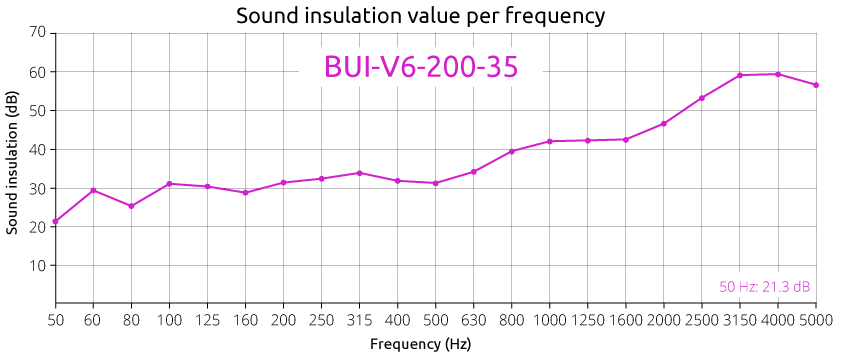

Typ BUI-V6-200-35
Konfiguration mit wassergefüllter Masseschicht auf einer Seite für verbesserte Tieffrequenzisolierung.
| Gewicht ca.: | 35 kg/m² |
| Rw (C; Ctr): | 39 (-1; -3) dB |
| Rw + Ctr: | 36 dB |
Beispielhafte Anwendungen:
- schwere Baumaschinen
- industrielle Anwendungen
- Situationen mit dominanten tiefen Frequenzen

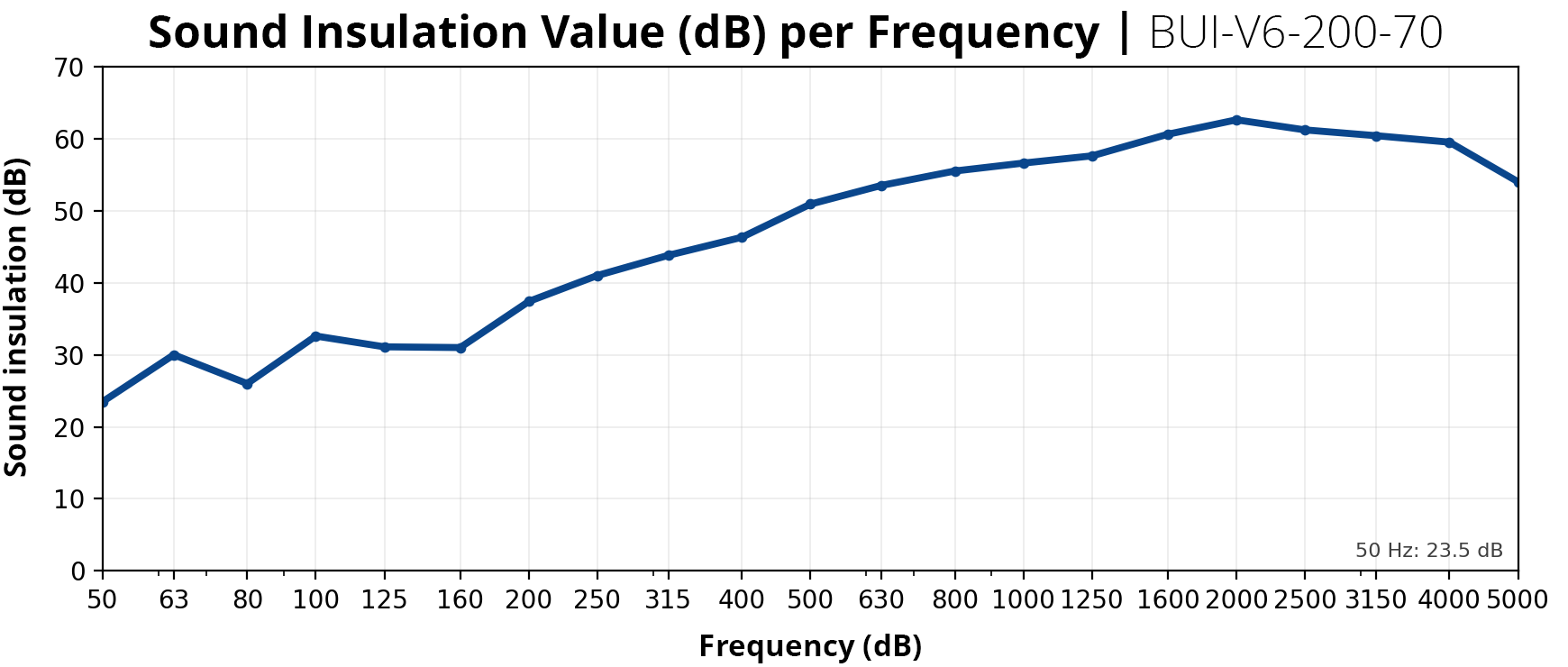

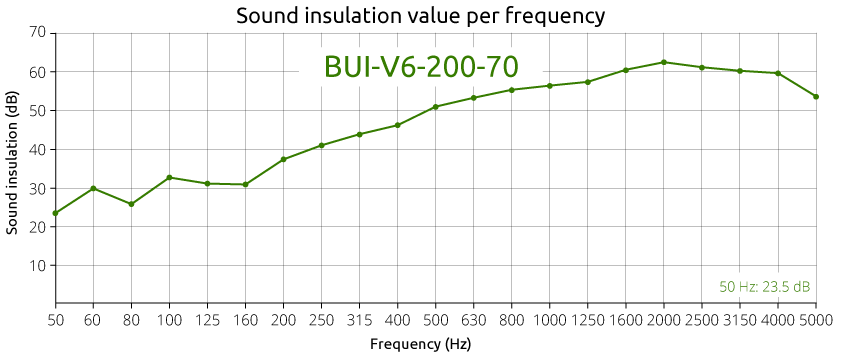

Typ BUI-V6-200-70
Konfiguration mit beidseitig wassergefüllten Masseschichten für maximale Schalldämmung.
| Gewicht ca.: | 70 kg/m² |
| Rw (C; Ctr): | 52 (-3; -8) dB |
| Rw + Ctr: | 44 dB |
Beispielhafte Anwendungen:
- sehr strenge Lärmschutznormen
- Festivals und Veranstaltungen
- städtische Umgebungen mit empfindlichen Empfängern
Vergleich der Standard-Panel-Typen
Die folgende Tabelle gibt einen kurzen Überblick über die Standard-Panel-Typen.

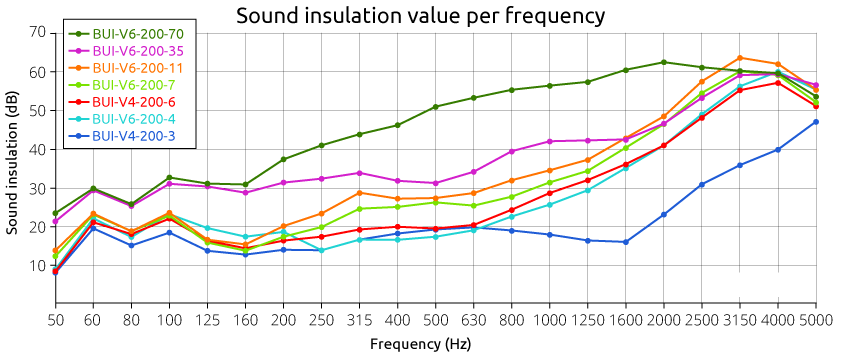

Eine Übersicht über den Schalldämmwert pro Frequenz für die verschiedenen aufblasbaren mobilen Lärmschutzwände als PDF.
Auswahl des richtigen Typs
Die Wahl des richtigen Paneltyps hängt vom Projekt ab und wird bestimmt durch:
- das Klangspektrum der Quelle
- die gewünschte Geräuschreduzierung
- der verfügbare Platz und die Höhe der Leinwand
- die Positionierung des Bildschirms
Anwendungsbeispiele nach Branchen finden Sie auf der Seite:
Die Wahl des richtigen Plattentyps hängt immer von der Projektsituation, dem Klangspektrum der Quelle und den geltenden Anforderungen ab. In vielen Fällen kann anhand der oben genannten Informationen eine gute Vorauswahl getroffen werden.
