En el caso de las barreras acústicas inflables móviles, no solo es importante el rendimiento acústico, sino también la seguridad y la estabilidad estructurales. La altura
de la pantalla, la carga del viento, las condiciones del terreno y el uso temporal imponen exigencias específicas a la construcción y el anclaje.

Esta página describe los principios y directrices de diseño que se aplican al utilizar barreras acústicas inflables móviles.

Principios constructivos

La construcción de barreras acústicas inflables móviles se basa en los siguientes principios:

• aplicación temporal
• construcción modular
• peso muerto limitado
• estabilidad bajo carga de viento
• uso seguro sin cimientos permanentes

Los paneles inflables se combinan con una estructura de soporte que soporta la carga, garantiza la estabilidad y transfiere la fuerza al suelo.

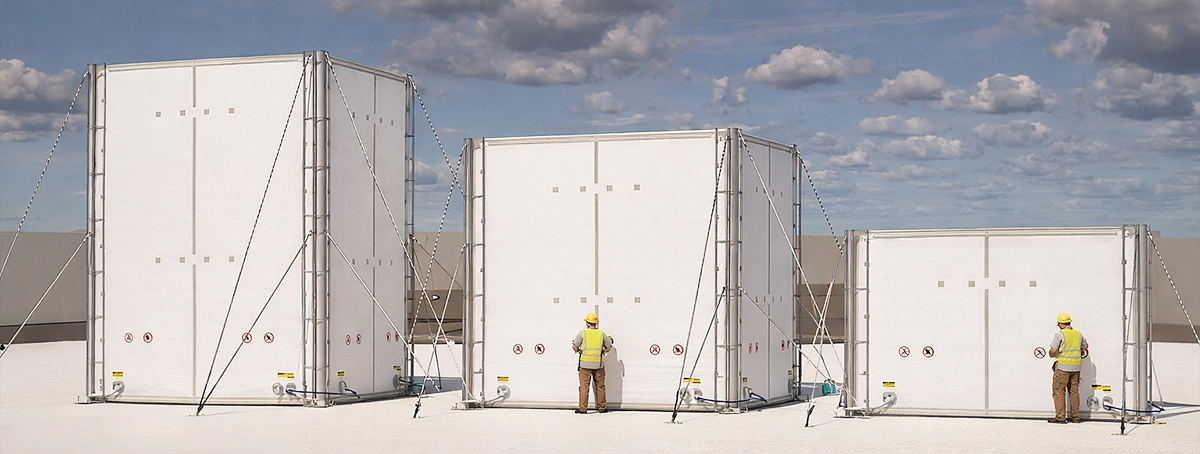

Alturas de pantalla

Las aplicaciones móviles permiten varias alturas de pantalla.
La altura elegida determina tanto el efecto acústico como la carga estructural.

Altura de la pantalla: aproximadamente 3 metros.

• Adecuado para su uso en condiciones de carga de viento limitada
• apto para muchas situaciones temporales
• Construcción y anclaje relativamente ligeros

Altura de la pantalla: aproximadamente 5 metros.

• Mayor reducción del ruido gracias a un blindaje adicional.
• mayor carga de viento
• se requieren disposiciones estructurales más pesadas

Altura de la pantalla: aproximadamente 7 metros.

• aplicado en casos de requisitos elevados de ruido
• carga de viento significativa
• La construcción y el anclaje se comprueban siempre caso por caso.

Carga de viento y estabilidad

Las barreras acústicas móviles están expuestas a cargas de viento.
La estructura está diseñada para soportar estas cargas mediante:

• Elección de la altura de la pantalla
• distancia entre puntos de apoyo
• tipo y profundidad de anclaje
• combinación de masa y flexibilidad

En el caso de pantallas más altas o terrenos abiertos, la estabilidad siempre se evalúa caso por caso.

Cimentación y anclaje

Dado que se trata de aplicaciones temporales, se evitan los cimientos permanentes.
En su lugar, se utilizan soluciones de anclaje temporales.

Anclaje temporal

Dependiendo de la situación, se puede aplicar, entre otras cosas, lo siguiente:

• anclajes al suelo
• pasadores de anclaje
• soluciones de lastre
• combinación de anclaje y masa

La elección depende de:

• superficie
• altura de la pantalla
• carga de viento
• duración de la aplicación

Normas y directrices (estructurales)

Los principios de diseño se basan en las normas y directrices aplicables a las estructuras temporales, entre las que se incluyen:

• EN 1990 – Eurocódigo: Fundamentos del diseño estructural
• EN 1993 – Eurocódigo 3: Estructuras de acero
• EN 1999 – Eurocódigo 9: Estructuras de aluminio
• NEN-EN 13782 / 13783 – Estructuras temporales
• DIN 4112 – Estructuras temporales (directriz alemana)

Estas normas constituyen el marco para los cálculos y comprobaciones de las instalaciones temporales.

Evaluación basada en proyectos

Aunque existen alturas de pantalla y principios de construcción estándar, la construcción y el anclaje siempre se adaptan a las características del proyecto.

La evaluación constructiva puede verse influida por factores como:

• ubicación
• condiciones del suelo
• zona de viento
• Duración de la instalación

La seguridad estructural de las barreras acústicas inflables móviles es una parte esencial del diseño responsable.
