Wanneer een gestrande walvis of een andere grote, kwetsbare lading gecontroleerde ondersteuning op het water nodig heeft, is stabiliteit belangrijker dan alleen hefkracht. Buitink Technology heeft dit concept voor een opblaasbare reddingswieg ontwikkeld als een op maat gemaakt drijvend ondersteuningssysteem dat een opblaasbare buitenste ring, interne drijfelementen en een centraal ondersteuningsmembraan combineert tot één geïntegreerd operationeel platform.

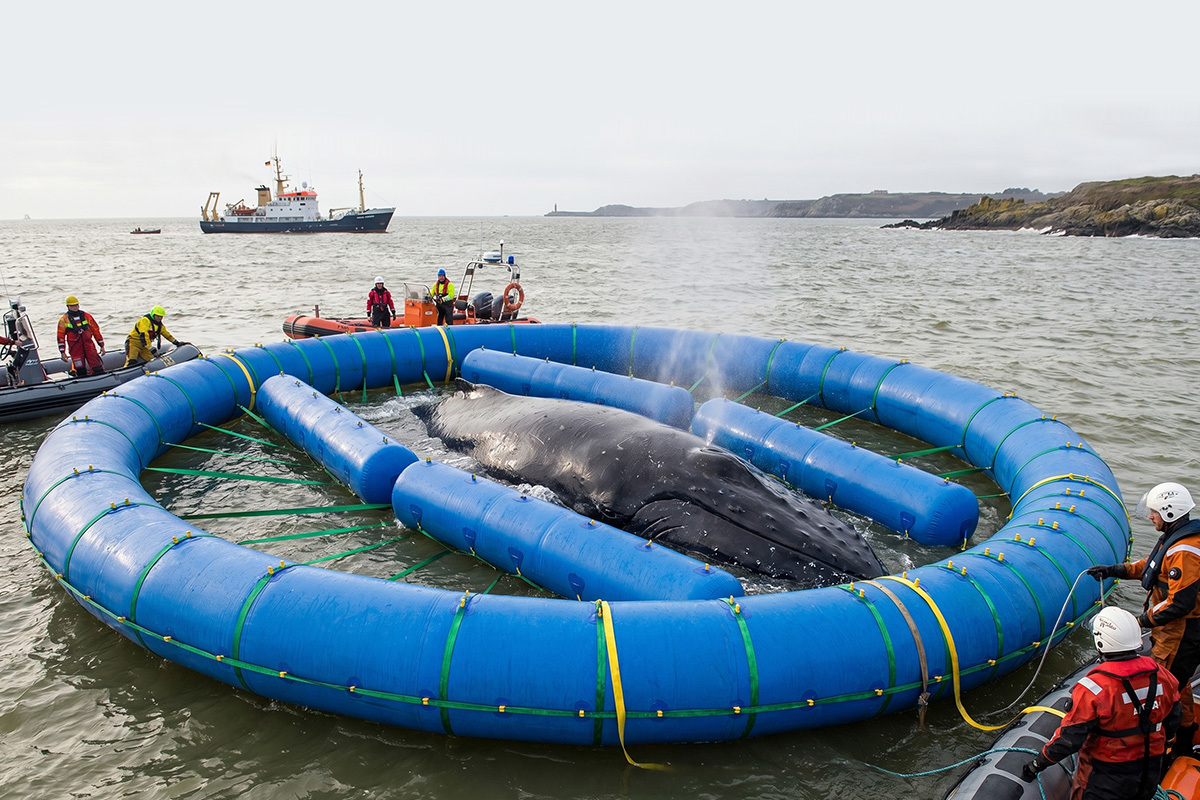

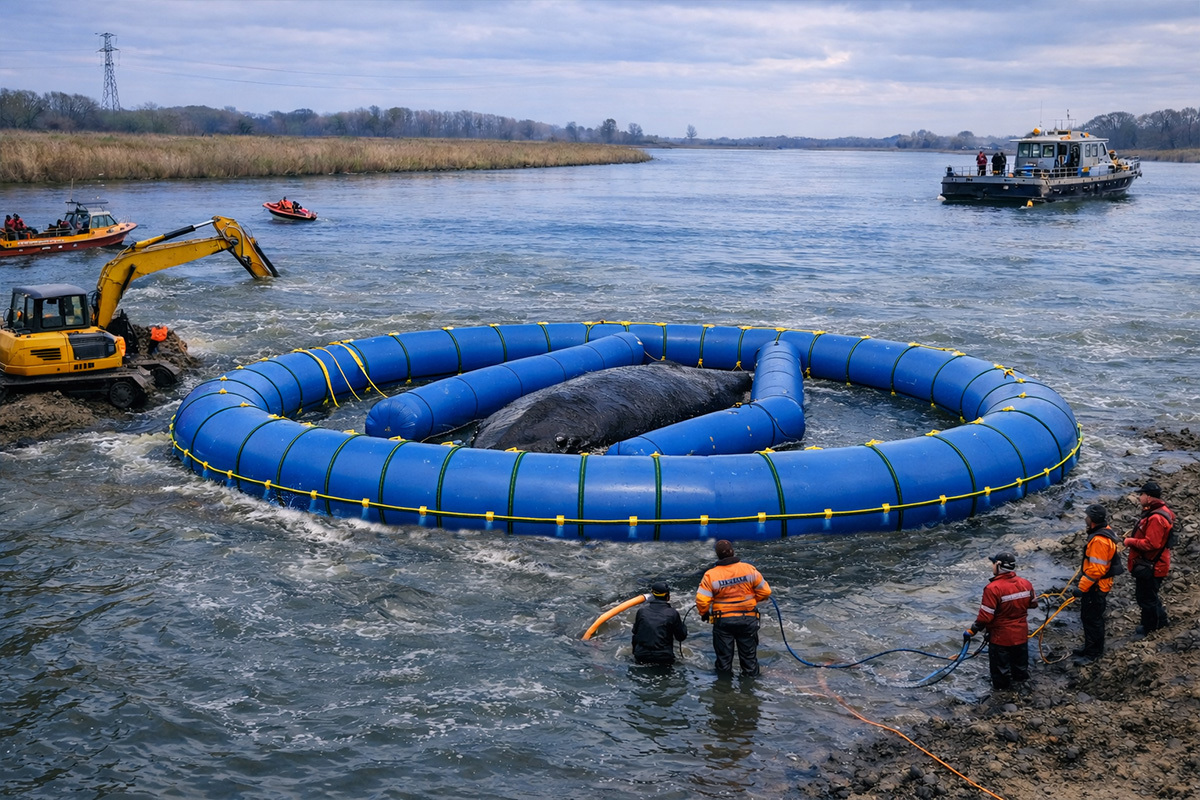

Het concept dat op deze pagina wordt getoond, is ontwikkeld voor de reddingsoperatie van Timmy en laat zien hoe een stabiele drijvende wieg een groot zeedier op een meer gecontroleerde manier kan ondersteunen, stabiliseren en mogelijk verplaatsen. Tegelijkertijd reikt het onderliggende ontwerpprincipe verder dan het redden van walvissen. Dezelfde aanpak kan ook relevant zijn voor andere complexe drijvende operaties waarbij gecontroleerd drijfvermogen, bescherming, veilige toegang en voorspelbare hantering essentieel zijn.

Waarom dit concept belangrijk is

Bij reddingsacties op zee zijn conventionele drijf-, hef- of sleepmethoden niet altijd geschikt voor een kwetsbare en onregelmatig gevormde lading, zoals een walvis. Een reddingsoperatie vereist veel meer dan alleen drijfvermogen. Er is behoefte aan vormvastheid, stabiliteit, een gecontroleerde verdeling van de hefkracht, veiligere toegang voor het team en een constructie die stap voor stap kan worden aangestuurd.

Dat is precies waar het concept van de opblaasbare reddingswieg zich onderscheidt. In plaats van te vertrouwen op afzonderlijke losse drijfelementen, creëert dit concept één samenhangend drijfsysteem rondom het dier of object. Dat geeft reddingsteams meer controle tijdens het inzetten, ondersteunen, stabiliseren en eventueel verplaatsen.

Hoe de opblaasbare reddingswieg werkt

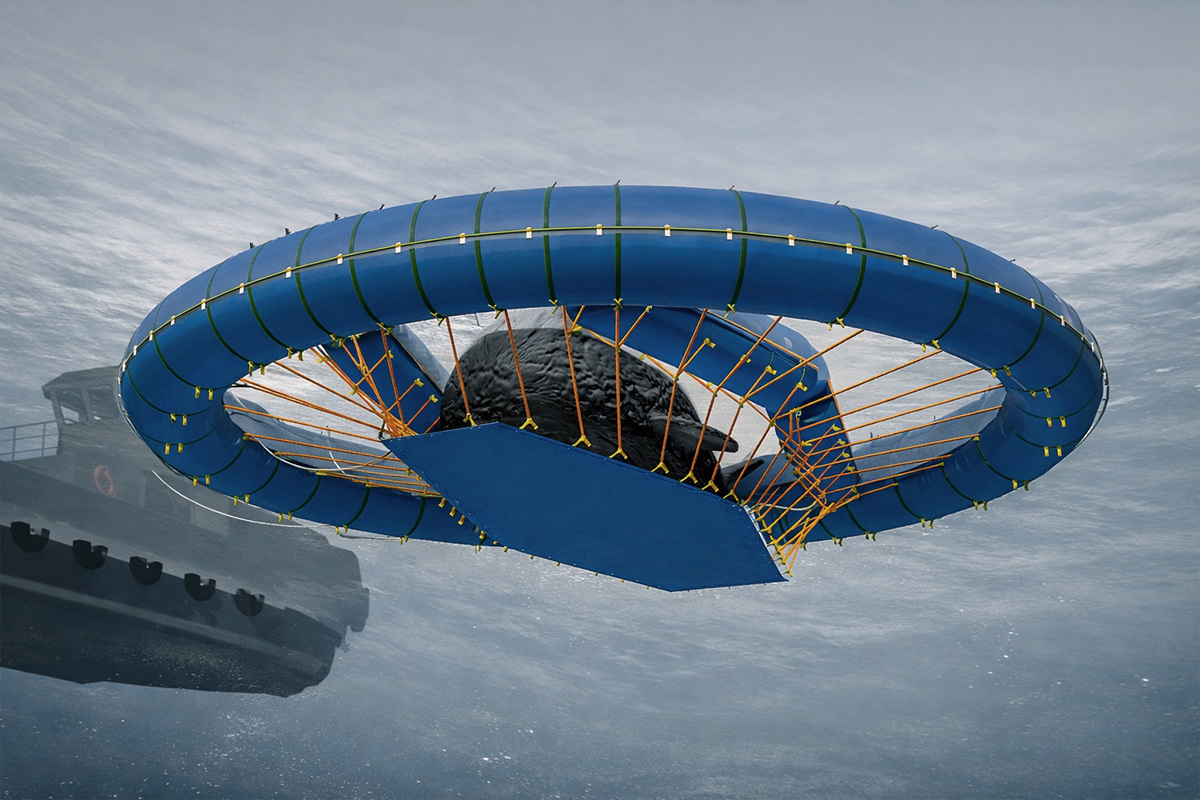

De reddingswieg is gebaseerd op een geïntegreerde opblaasbare buitenste ring die de stabiele omtrek van het systeem vormt. Binnen deze beschermde zone draagt een centraal steunbandmembraan de belasting, terwijl extra interne drijfbuizen zorgen voor gecontroleerd drijfvermogen, trimregeling en extra stabiliteit.

Stabiele buitenste ringconstructie

De opblaasbare buitenste ring bepaalt de geometrie van het systeem en creëert een stabiele werkruimte. Deze helpt de wieg zijn vorm te behouden, beperkt ongecontroleerde vervorming en zorgt voor een beter voorspelbaar drijvend platform rondom het dier of object dat wordt ondersteund.

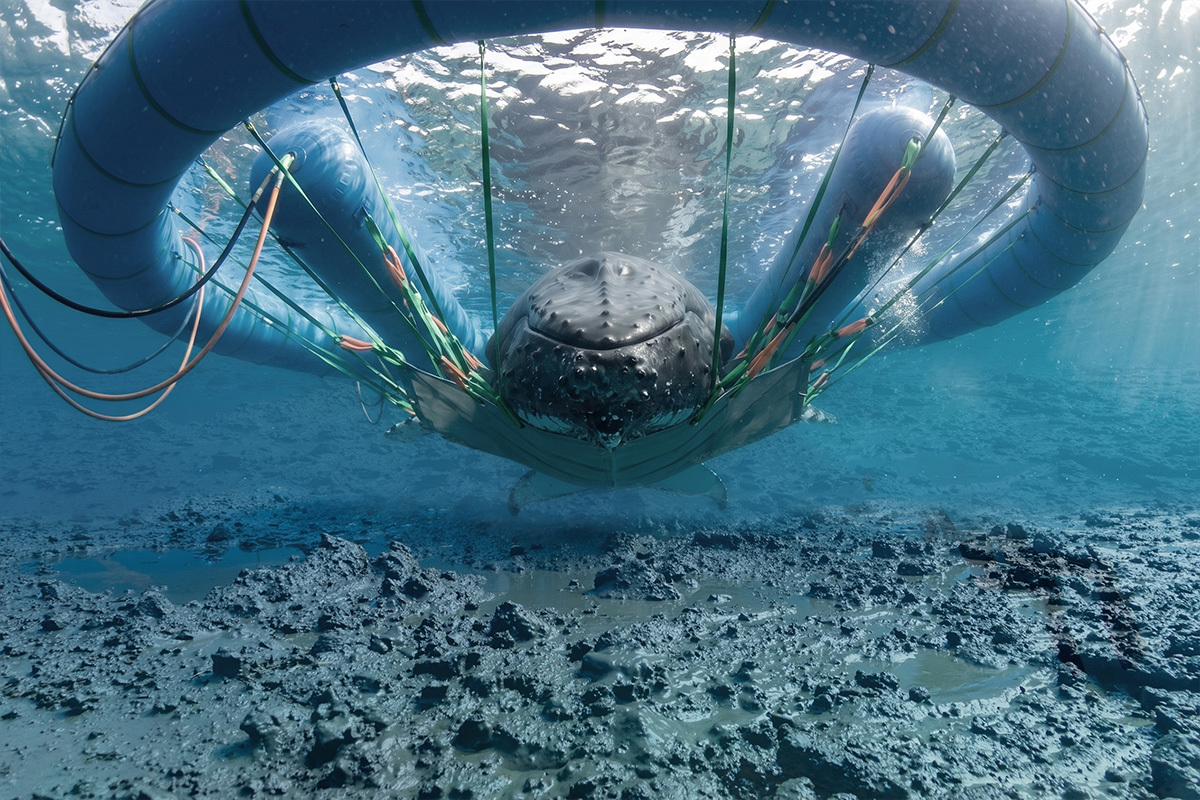

Centraal steunmembraan

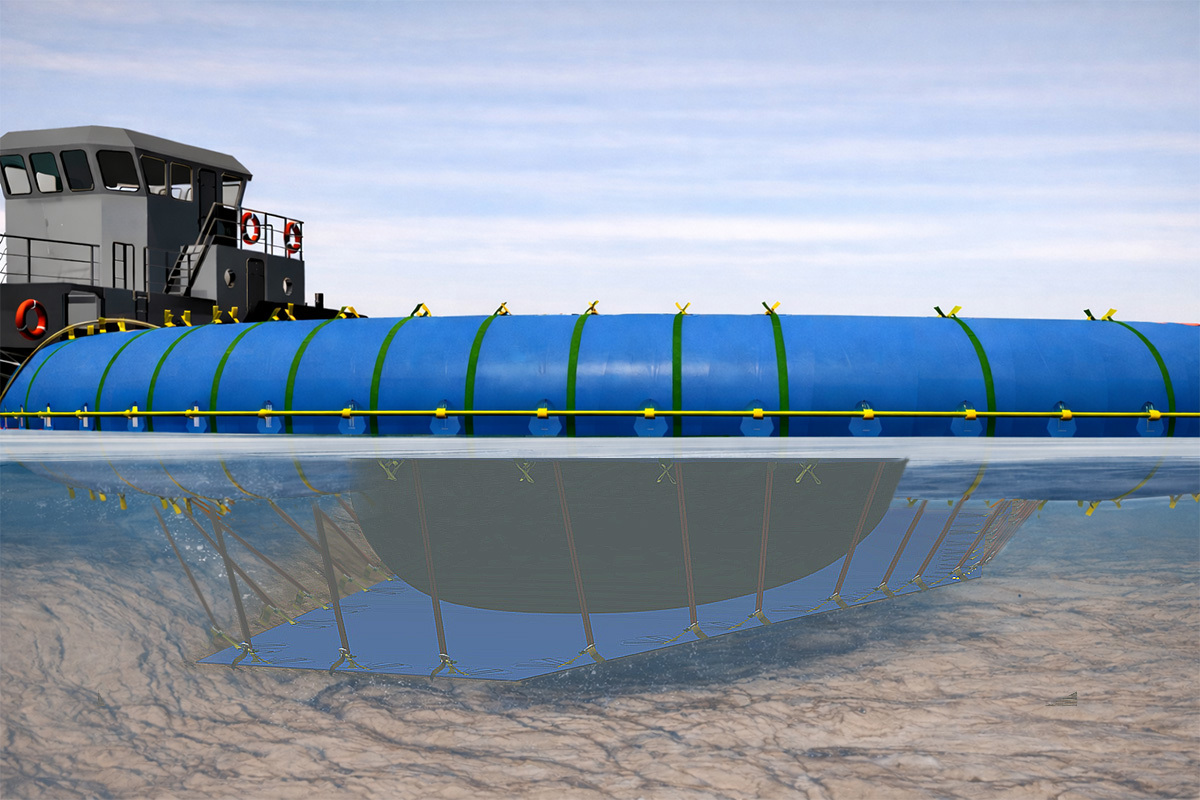

Binnenin de wieg draagt het steunmembraan de belasting op een meer verdeelde manier dan een oplossing met een enkel hijspunt. Dit helpt geconcentreerde druk te verminderen en ondersteunt gecontroleerd drijven in plaats van agressief hijsen.

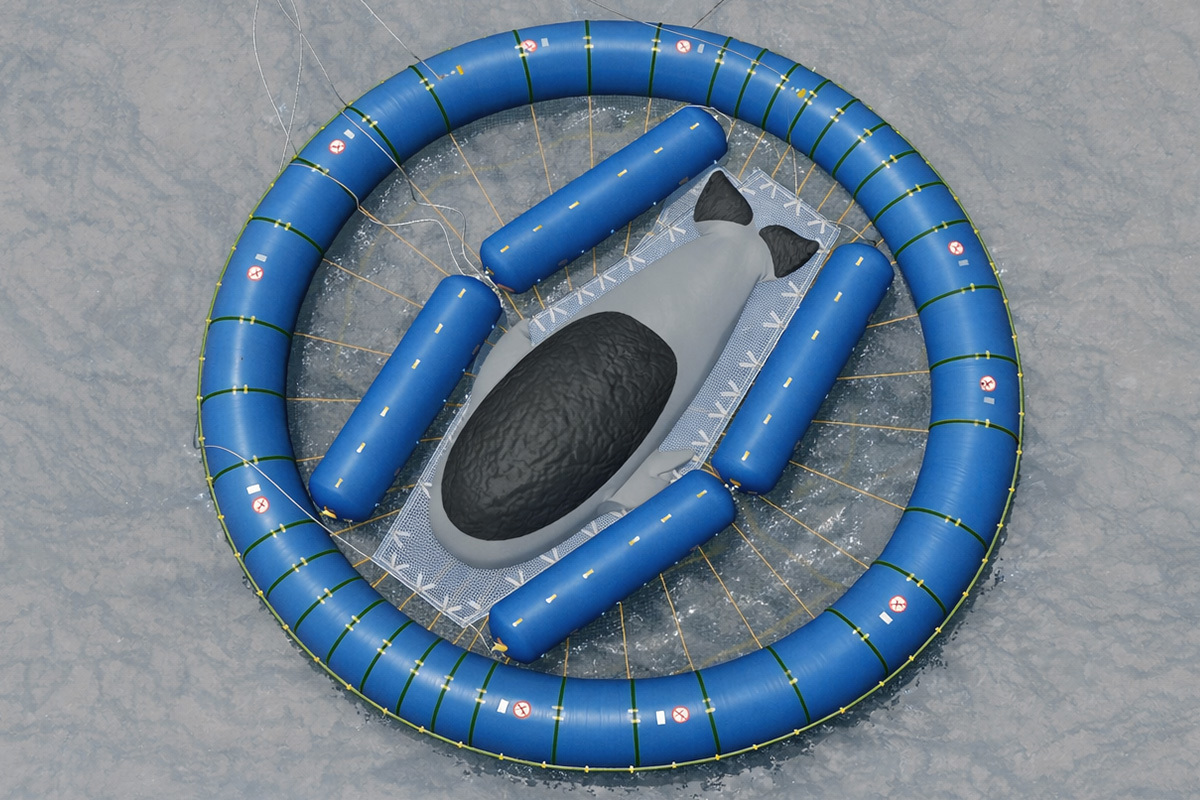

Interne drijfbuizen voor afstemming en trim

Extra interne drijfbuizen bieden extra ondersteuning, maken gefaseerd opblazen mogelijk en helpen de drijfpositie nauwkeurig af te stemmen. Dit maakt het mogelijk om de verdeling van de ondersteuning, de rolstabiliteit en de trim aan te passen aan het operationele scenario.

Gefaseerde inzet en hantering

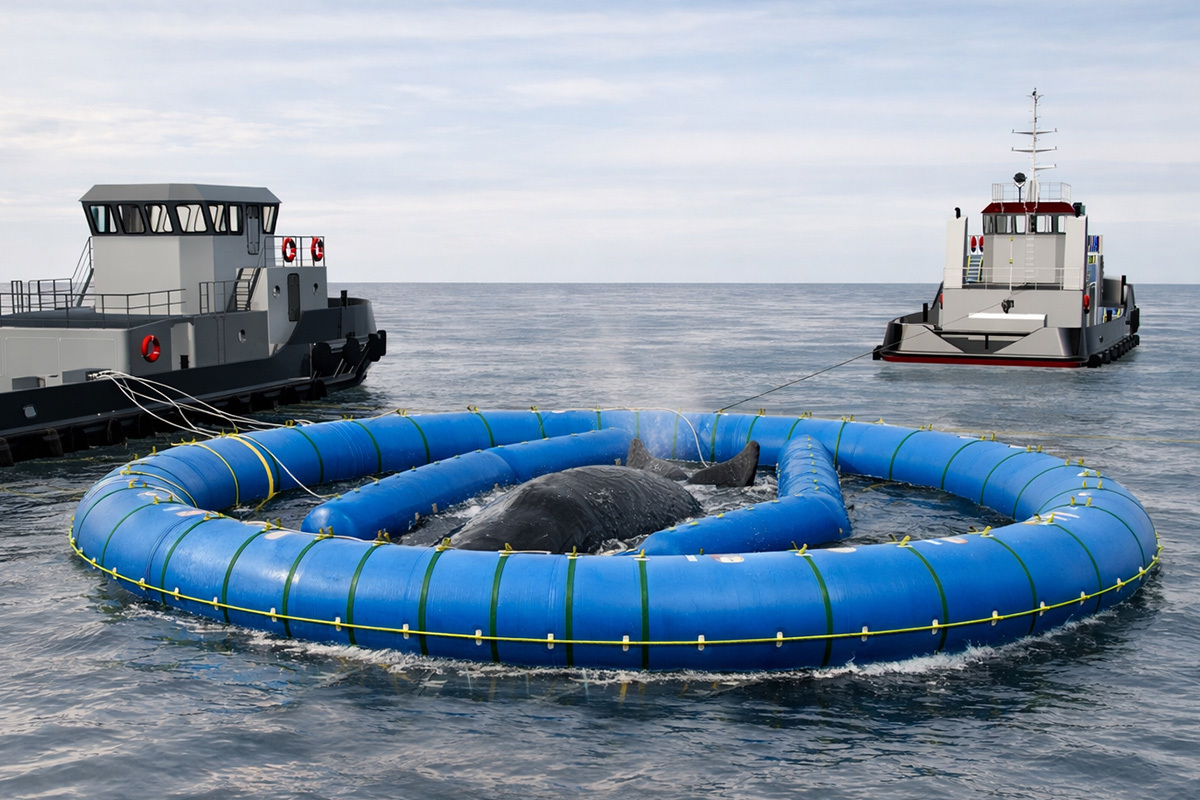

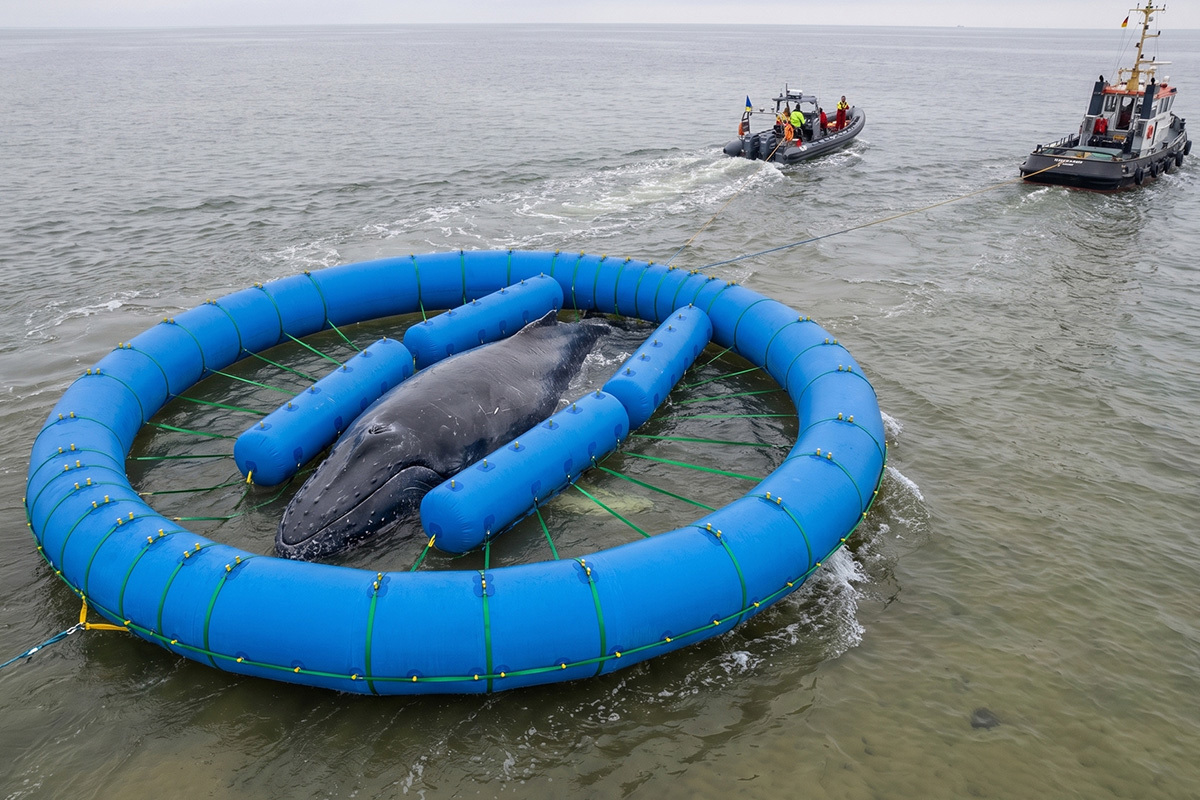

Het concept kan in fasen worden ingezet. Eerst wordt de buitenste ring opgeblazen om de basisvorm en de afgeschermde werkzone te creëren. Vervolgens kunnen de interne drijfelementen stap voor stap onder druk worden gezet en worden afgesteld. Sleep- en positioneringspunten kunnen in het ontwerp worden geïntegreerd, zodat de drager als één operationele eenheid kan worden gehanteerd.

Waarom een reddingswieg op basis van een donut?

Een drijvende wieg in de vorm van een donut biedt verschillende belangrijke operationele voordelen:

• Een stabiele, vormvaste buitenstructuur;
• Een beschermde binnenruimte die zorgt voor gecontroleerd drijfvermogen en ondersteuning;
• Minder beweging tussen afzonderlijke drijfelementen;
• Betere controle tijdens het positioneren en het gefaseerd opblazen;
• Veiligere toegang voor reddingsteams, duikers en veterinair personeel;
• Eén geïntegreerd drijfsysteem in plaats van meerdere losse onderdelen.

Dit maakt het concept bijzonder relevant wanneer conventionele hijs-, sleep- of drijfmethoden te onstabiel, te agressief of te moeilijk te controleren zijn.

Uitbreidbaar en modulair

Het basisconcept kan worden uitgebreid naargelang de reddingsmethode, de wateromstandigheden en de ondersteuningsbehoeften. Mogelijke uitbreidingen zijn onder meer:

Stabiliteits- en ondersteuningsmodules

• Antirolkussens voor extra zijdelingse stabiliteit;
• Modules voor hoofd- of lichaamsondersteuning;
• Extra drijfkamers voor het afstemmen van de drijfkrachtverdeling.

Toegangs- en interventiemodules

• Drijvende medische platforms voor veterinair of reddingspersoneel;
• Toegangspontons of werkplatforms;
• Veiligere interventieposities rondom het ondersteunde dier of object.

Hanterings- en besturingsmodules

• Op maat gemaakte sleeppunten;
• Hanterings- en positioneringsvoorzieningen;
• Projectspecifieke opblaas- en besturingsindelingen.

Aangezien Buitink Technology deze systemen ontwikkelt als op maat gemaakte opblaasbare constructies, kan het ontwerp worden aangepast aan de afmetingen van de walvis, het te ondersteunen object, de lokale wateromstandigheden en de werkwijze.

Meer dan alleen walvisredding

Hoewel dit concept is bedacht voor een walvisreddingsoperatie, kan dezelfde ontwerpfilosofie ook worden toegepast op een breder scala aan gecontroleerde drijvende operaties:

• Stabilisatie van grote zeedieren tijdens redding of behandeling;
• Ondersteuning van extra grote of kwetsbare drijvende objecten;
• Gecontroleerde bergings- of hersteloperaties;
• Drijvende ondersteuning tijdens inspectie, interventie of overbrenging;
• Tijdelijke beschermde werkzones op het water;
• Op maat gemaakte drijfsystemen voor ongebruikelijke uitdagingen op zee of offshore.

In wezen is het opblaasbare donutconcept een veelzijdig platform voor situaties waarin gecontroleerde ondersteuning op het water belangrijker is dan alleen hefvermogen.

Ontworpen en vervaardigd door Buitink Technology

Buitink Technology ontwerpt en vervaardigt op maat gemaakte opblaasbare constructies, pontons, drijvers en technische textieloplossingen voor veeleisende toepassingen. De huidige website belicht al op maat gemaakte opblaasbare drijvers, maritieme drijftoepassingen, gerelateerde bergingsconcepten en de ontwerp- en engineeringcapaciteiten van Buitink. Deze pagina moet de reddingswieg daarom duidelijk positioneren als onderdeel van diezelfde engineeringaanpak, in plaats van als een op zichzelf staand, eenmalig visueel concept.

Het concept van de opblaasbare reddingswieg weerspiegelt diezelfde aanpak: praktisch, robuust, modulair en ontworpen voor veeleisende praktijkomstandigheden.

Heeft u interesse in dit concept?

Wilt u het concept van de opblaasbare reddingswieg, een verwante toepassing voor reddingsacties op zee of een andere op maat gemaakte drijvende ondersteuningsoplossing bespreken? Neem dan contact op met Buitink Technology. Wij denken graag met u mee over een geschikte opblaasbare oplossing voor uw specifieke operationele uitdaging.

De bultrug Timmy bevindt zich momenteel voor de Duitse kust in de Oostzee. Het dier is herhaaldelijk gestrand op een zandbank bij de badplaats Timmendorfer Strand.
