Een openheidspercentage is een productiegetal, geen stromingsgetal. Twee doeken met dezelfde openheid kunnen een factor verschil in drukverlies geven, afhankelijk van draaddikte, weefstructuur en coating. Voor een CFD-studie telt maar één ding: de gemeten weerstand.

Daarom zijn alle DataAirShield®-doektypes beproefd volgens EN 13030 (ventilatieroosters: bepaling van prestaties bij luchtstroming). Onderstaande waarden zijn de invoer voor de stromingsberekening van uw adviseur.

Drukverlies Δp = ζ · ½ ρ v². Cv ≈ 1/√ζ. Waarden volgens EN 13030, testrapporten op aanvraag. Alle doektypes: brandklasse M2 (NF P92-503) en B1 (DIN 4102-1).

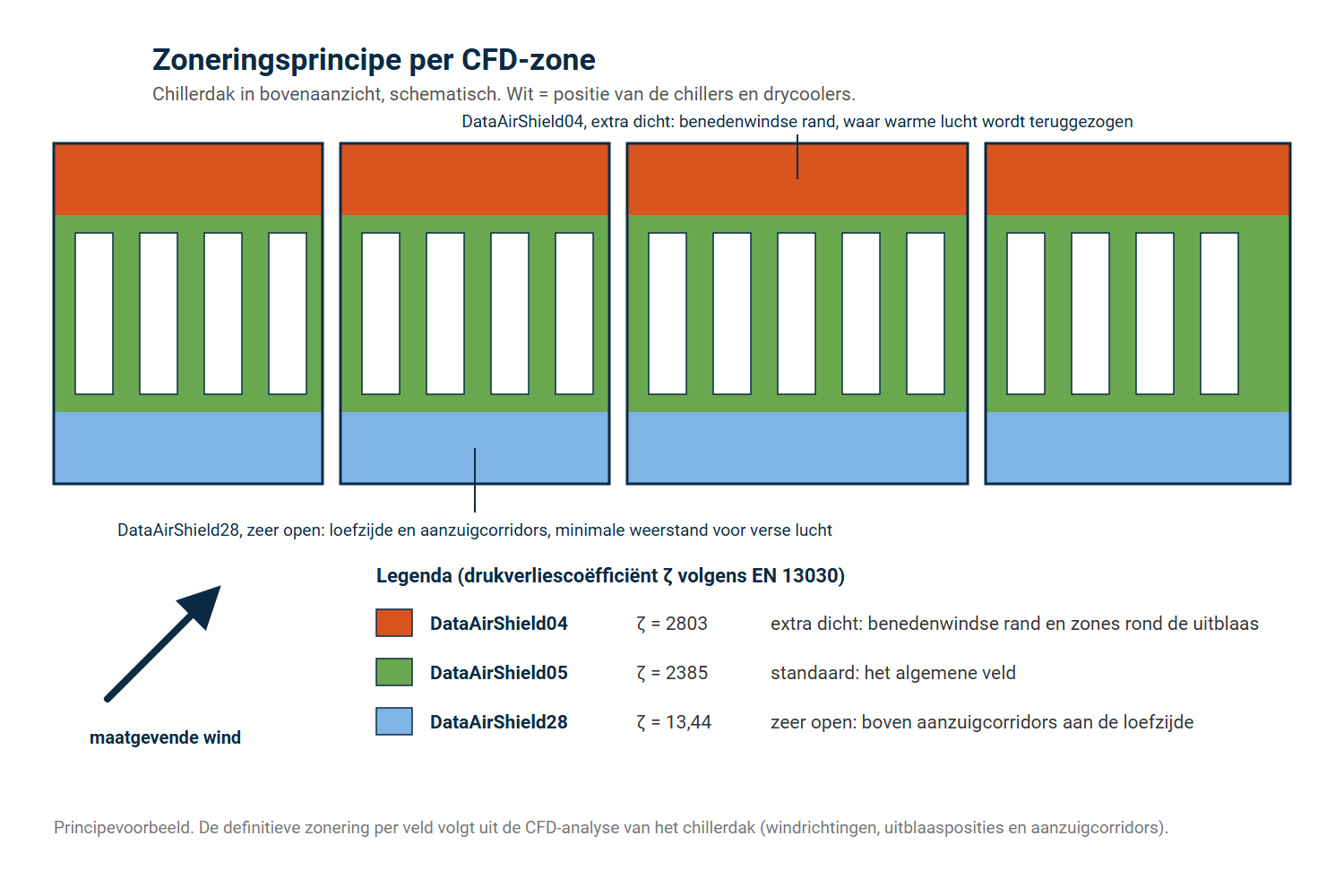

Zoneren per CFD-zone

Eén doek overal is zelden het optimum. Met drie doektypes kan het scherm per zone worden afgestemd:

• DataAirShield04 waar de recirculatie het sterkst is (benedenwinds, dicht bij de uitblaas).
• DataAirShield05 als standaardveld.
• DataAirShield28 waar de spouwdruk kritisch is (loefzijde, bij de aanzuig).

Zo daalt de aanzuigtemperatuur waar het ertoe doet, zonder dat de ventilatoren ergens uit hun werkpunt raken. Wij leveren de data; de CFD-adviseur van het project bepaalt de zonering. Desgewenst dragen we een CFD-specialist aan.

Kleuren en afmetingen

Standaard wit; andere kleuren op aanvraag. Rolbreedte 3,20 m; grotere panelen worden hoogfrequent gelast, met een lasnaad die even sterk is als het doek. Elk paneel wordt op maat gemaakt vanuit het 3D-model van het project.

Testrapporten of het datablad van het gekozen doektype nodig? Mail [email protected].
