Ziel

Schutz von Wartungsmonteuren vor herabfallenden Gegenständen und Trümmern bei Inspektions-, Reinigungs- und Wartungsarbeiten in Öfen, Reaktoren, Silos und anderen vertikalen Anlagen.

Problem

Bei Arbeiten in Öfen, Reaktoren und ähnlichen Anlagen besteht das Risiko, dass Gegenstände von oben herabfallen: sich lösende Feuerfeststeine, Anbackungen, Werkzeuge oder andere Teile. Für Personal, das unten in der Anlage arbeitet, stellt dies ein ernstes Sicherheitsrisiko dar.

Traditionelle Lösung und ihre Schwächen

Früher wurden Sicherheitsnetze verwendet, die an bestimmten Punkten in der Anlage aufgehängt wurden. Dies führte jedoch zu großen Öffnungen zwischen den Netzen und der Wand, durch die Trümmer dennoch fallen konnten.

Die Lösung von Buitink Technology

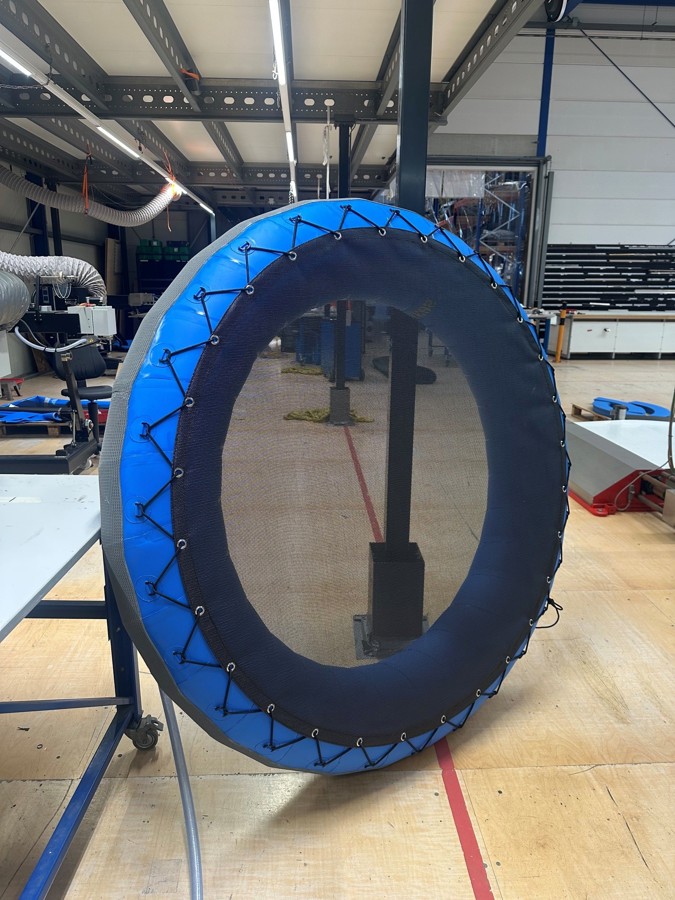

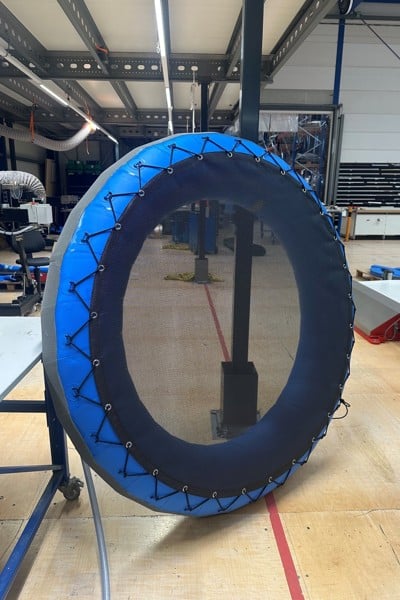

Das Sicherheitsnetzsystem besteht aus einem aufblasbaren Ring (vergleichbar mit einem Donut), verbunden mit einem Sicherheitsnetz mit einer Maschenweite von circa 45 mm. Das System wird mit Winden oder Hebeschlaufen auf die richtige Höhe gebracht. Wird der Ring anschließend mit einer 230-Volt-Pumpe oder Druckluft aufgeblasen, klemmt sich das System fest gegen die Wand. So entsteht ein nahtloser und sicherer Anschluss ohne Öffnungen; eine hängende Befestigung ist nicht erforderlich.

Da jedes System maßgefertigt wird, eignet es sich für nahezu jeden Durchmesser: von kompakten Reaktoren mit weniger als 2 Metern Durchmesser bis zu Wirbelschichtöfen mit bis zu 12 Metern.

Anwendung: Wirbelschichtöfen

Für Inspektions-, Reinigungs- und Wartungsarbeiten in (großen) Wirbelschichtöfen, wie sie bei der Herstellung von Zinklegierungen und Schwefelsäure eingesetzt werden, haben wir dieses System in großer Ausführung geliefert. Diese Öfen haben oft eine konische Form und einen Durchmesser von bis zu 12 Metern. Die Feuerfeststeine, mit denen das Ofeninnere ausgekleidet ist, können sich lösen und herabfallen; das aufblasbare Sicherheitsnetz fängt sie auf und schließt nahtlos an die konische Ofenwand an.

Anwendung: Reaktoren in der Stahlindustrie

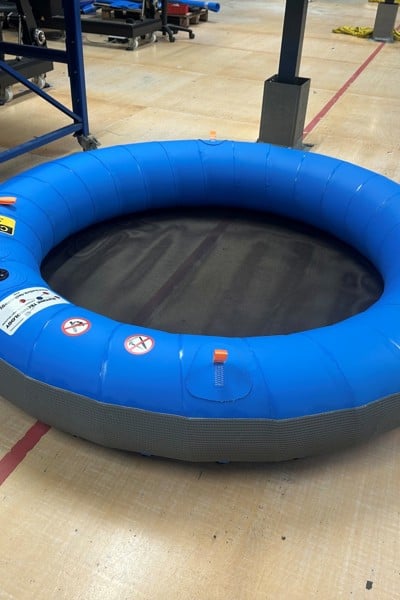

Für einen deutschen Stahlhersteller haben wir kürzlich eine kompakte Ausführung dieses Systems für einen Reaktor mit einem Innendurchmesser von 1,81 Metern und einer Höhe von fast 5 Metern geliefert. Während der Wartungsarbeiten im Reaktor schützt das Netz die Monteure vor von oben herabfallenden Teilen.

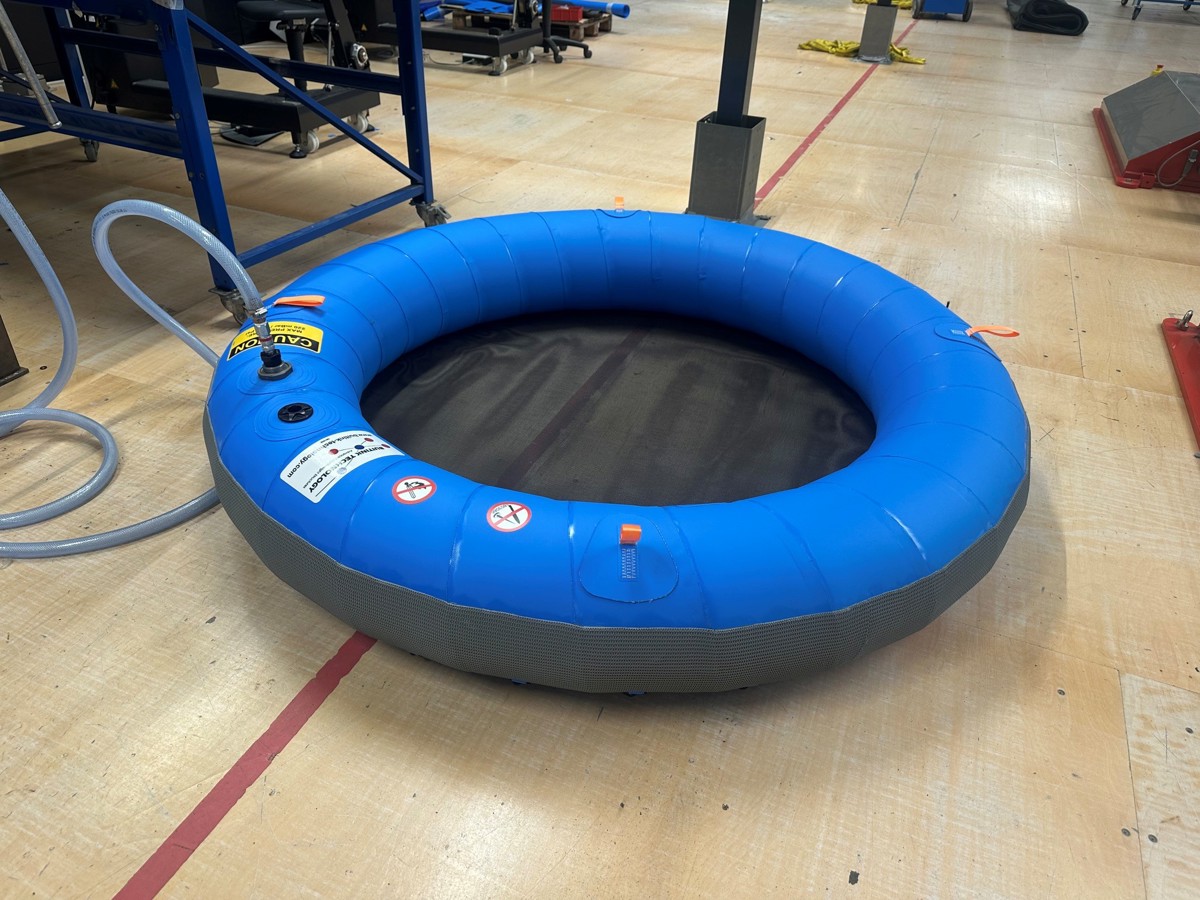

Der aufblasbare Donut-Ring mit 300 mm Durchmesser wird mit vier Hebeschlaufen von oben auf die gewünschte Höhe abgelassen und anschließend aufgeblasen. Durch den Anpressdruck gegen die Reaktorwand hält sich der Ring selbstständig in Position. Ein Druckregler und eine 230-Volt-Luftpumpe mit automatischer Druckregelung halten den Ring während der Arbeiten auf dem richtigen Druck.

Schritt für Schritt zur Installation

1. Positionierung

Bringen Sie das Sicherheitsnetzsystem mit Winden oder Hebeschlaufen auf die gewünschte Höhe in der Anlage.

2. Aufblasen

Blasen Sie den Ring mit der 230-Volt-Pumpe oder angeschlossener Druckluft auf.

3. Kontrolle

Prüfen Sie, ob der Ring vollständig und gleichmäßig aufgeblasen ist.

4. Befestigung

Achten Sie darauf, dass Ring und Netz nahtlos an der Wand anliegen, für maximale Sicherheit.

Vorteile des aufblasbaren Sicherheitsnetzsystems

• Verbesserte Sicherheit: Der nahtlose Anschluss verhindert, dass Trümmer durch Öffnungen fallen.
• Maßarbeit: Geeignet für Anlagen jedes Durchmessers und jeder Form, von 1,8 bis 12 Metern.
• Effizienz: Schnell und einfach zu installieren und zu entfernen.
• Langlebigkeit: Starkes Material und Design für den Langzeiteinsatz.
• Vielseitigkeit: Einsetzbar für unterschiedlichste industrielle Anwendungen.
