Opblaasbare regenkap voor scheepsbelading — droog laden, ook als het regent

Vochtgevoelige bulk laad je niet in de regen. Kunstmest, mineraalconcentraten, soda, suiker, zout, granen: bij de eerste bui gaan de luiken dicht en staat de belading stil. Buitink Technology ontwikkelde daarvoor een zelfdragende opblaasbare regenkap die het complete ruimluik overdekt, met een afgedichte doorvoer voor de laadarm of grijper. Geen staalbouw, geen aanpassing aan schip of kade — binnen een uur op het luik, en na de reis weer opgeborgen op één pallet.

Wat u op deze pagina ziet, is één uitwerking van het principe: een piramidekap van 16 × 16 meter, gemaakt voor een specifieke laadsituatie. Vorm, maat, materiaal en bediening liggen niet vast. Wij ontwerpen de kap rond úw luik, úw laadarm en úw manier van werken.

Regen kost geen laaduren, maar laaddagen

Voor hygroscopische lading is water geen ongemak maar een kwaliteitsrisico. Nat geladen kunstmest koekt samen en is aan de loshaven niet meer verpompbaar. Mineraalconcentraten en industriële zouten raken buiten specificatie op vochtgehalte. Bij granen, suiker en biomassa ligt broei op de loer. Terminals hanteren daarom een simpele regel: het regent, de luiken gaan dicht.

De rekening komt daarna. Het schip ligt stil en verbruikt ligdagen; loopt de laadtijd over de charter heen, dan begint het liggeld te tikken. De shiploader staat stil terwijl de terminalkosten doorlopen, de ligplaatsplanning schuift op en de volgende call schuift mee. In een nat seizoen loopt dat per reis op tot meerdere dagen.

De bestaande oplossingen dekken elk maar een deel af:

• een regenkap op de laadarm beschermt de straal, maar niet het open luik eronder;
• dekzeilen met de kraan zijn traag, arbeidsintensief, windgevoelig en zetten mensen op een open luikrand;
• een overdekte ligplaats of laadloods werkt uitstekend, maar is een investering van een heel andere orde en helpt op één plek;
• wachten tot het droog is is gratis in de aanschaf en duur in het gebruik.

Een luchtgedragen kap over het hele luik

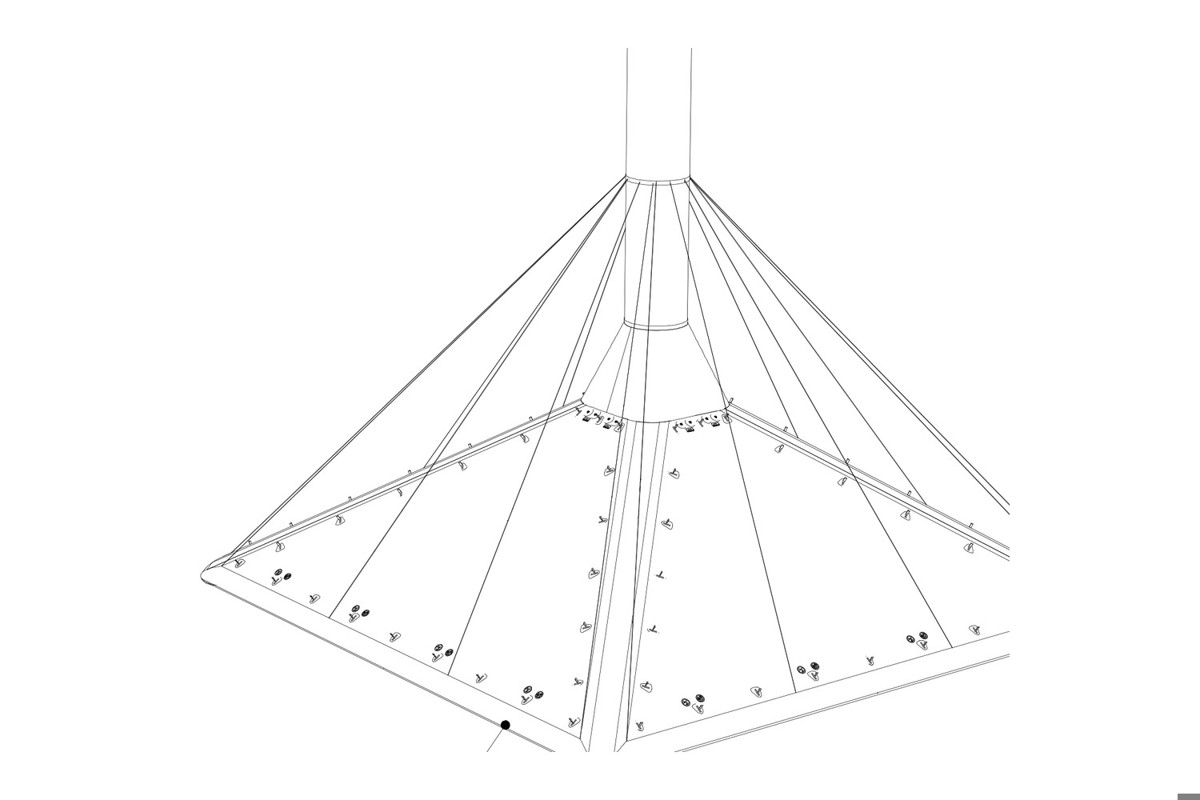

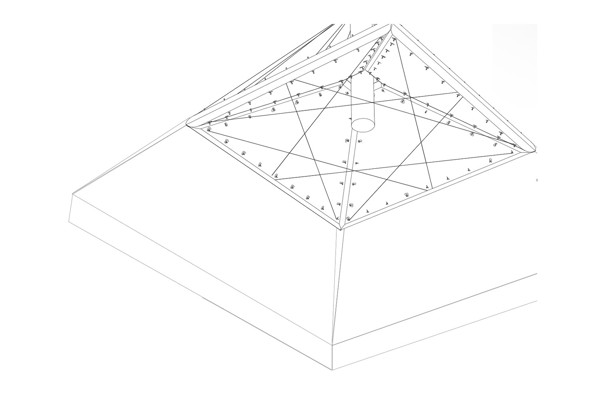

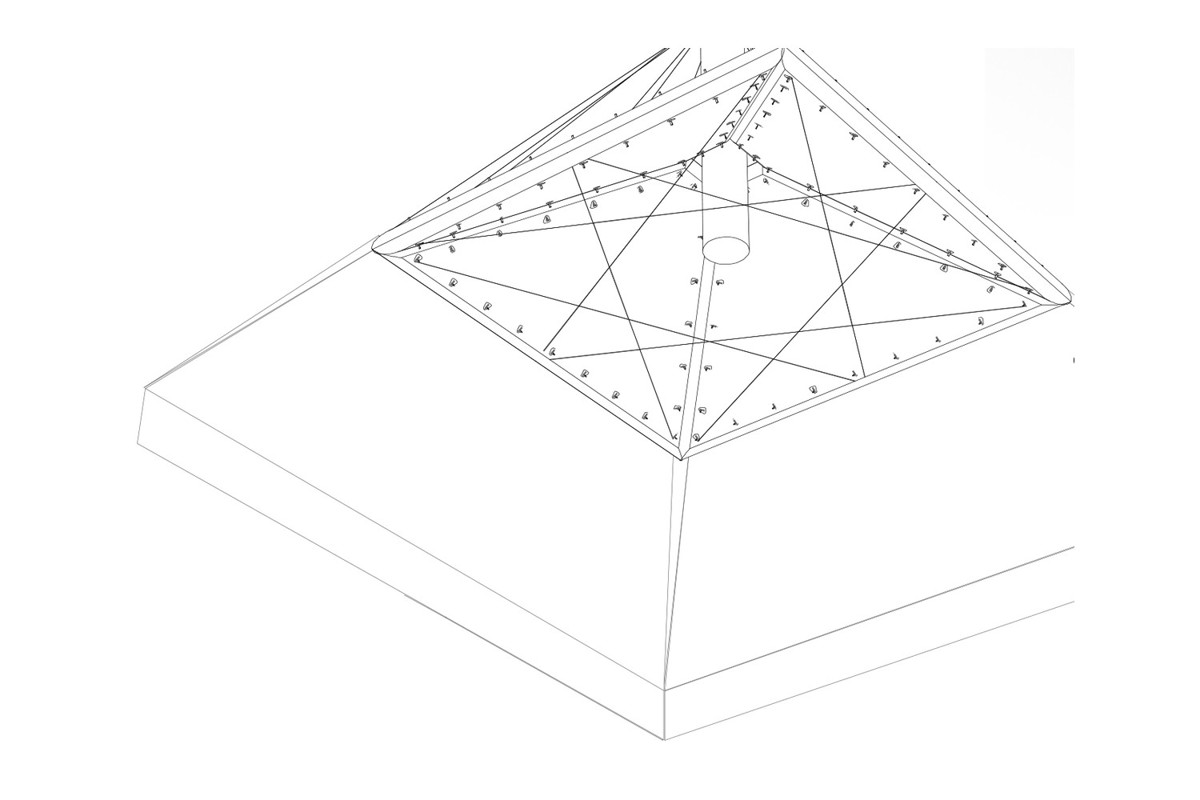

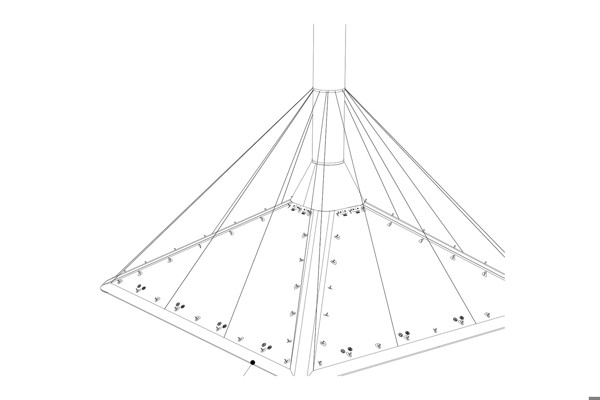

Onze regenkap is een opblaasbare tentconstructie die op het gesloten of half geopende luik wordt gelegd en zichzelf overeind zet zodra er lucht in gaat. Het dak bestaat uit vier opblaasbare panelen van dubbelwandig doek die samenkomen in een centrale ring. In die ring zit de afgedichte doorvoer waardoor de laadarm het ruim in gaat. Rondom hangt een schort dat het water naar buiten afvoert en de kap tegen het luikdek en de coaming afdicht.

Het bijzondere zit in de constructie: er is geen frame. De panelen ontlenen hun stijfheid volledig aan de luchtdruk, zoals bij een opblaasbare boot of een dropstitch-vloer. Daardoor overspant de kap in de uitgevoerde ontwerpmaat ruim zestien meter vrij, zonder één stalen ligger boven de lading. Dat maakt hem licht genoeg om met de scheepskraan of een kadekraan te verplaatsen, en compact genoeg om opgevouwen op een pallet te bewaren.

Wat dat praktisch betekent:

• geen aanpassing aan het schip — de kap staat los op het luik en wordt aan bestaande punten afgespannen;
• verplaatsbaar — hij hoort bij de terminal of bij de lading, niet bij één ligplaats;
• snel — opbouwen en opblazen in de orde van een uur, afbreken sneller;
• herbruikbaar en repareerbaar — hetzelfde doek en dezelfde lastechniek die wij in hefkussens en waterkeringen gebruiken;
• schaalbaar — de maat volgt het luik, niet andersom.

In vijf stappen van pallet naar droog ruim

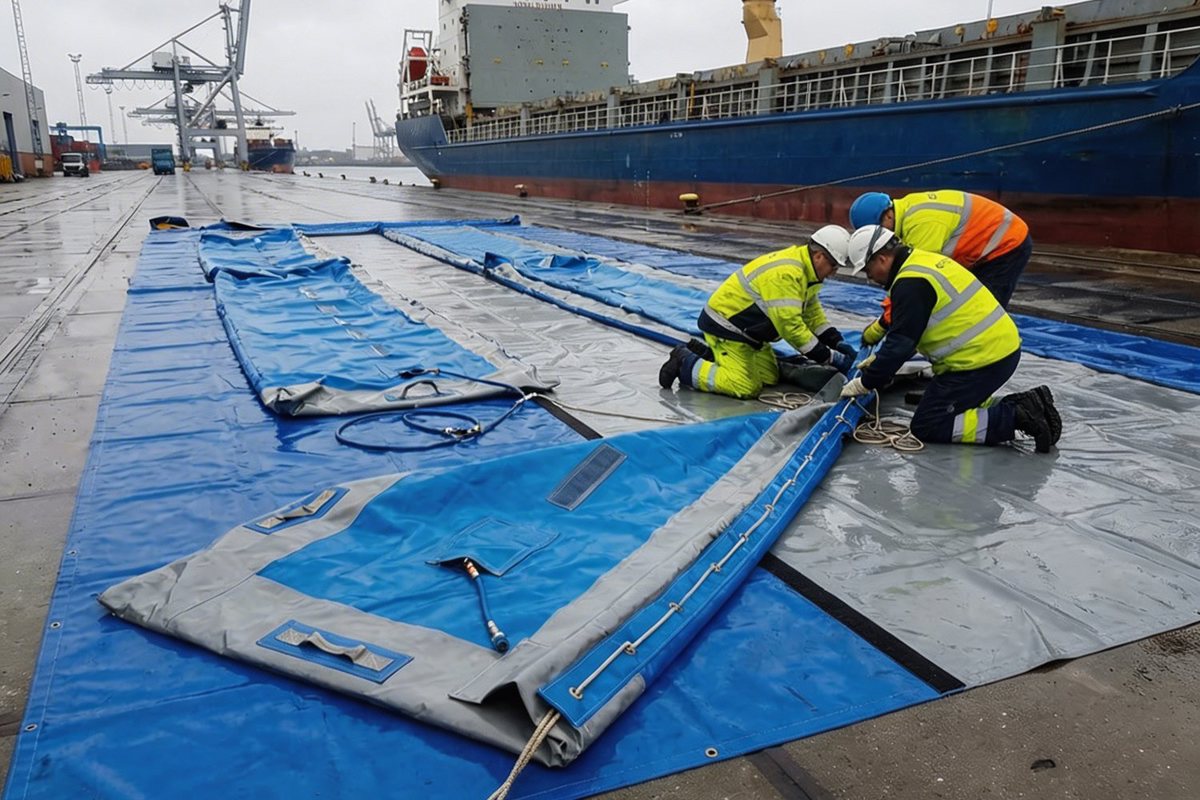

1. Modules koppelen. De panelen worden op de kade aan elkaar gekoppeld en afgedicht. De positie van de vulopening volgt het laadplan van het schip. Dit is eenmalig werk per configuratie.

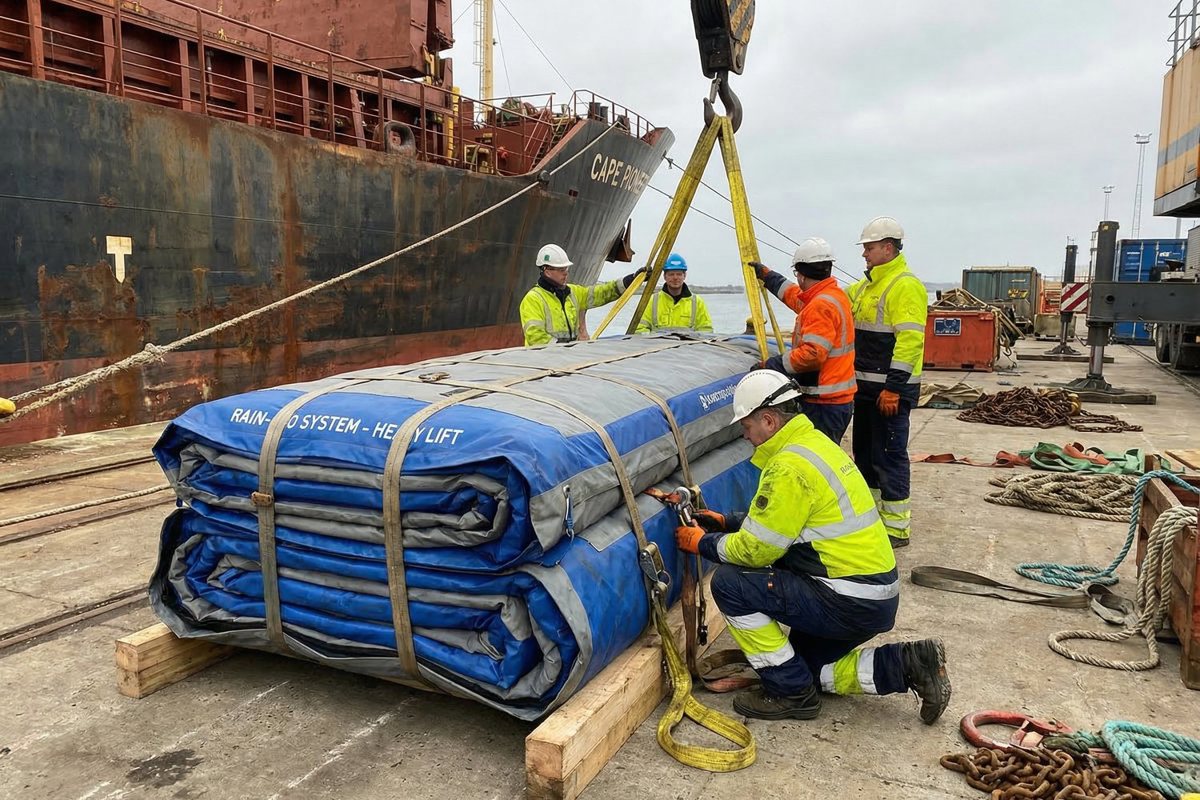

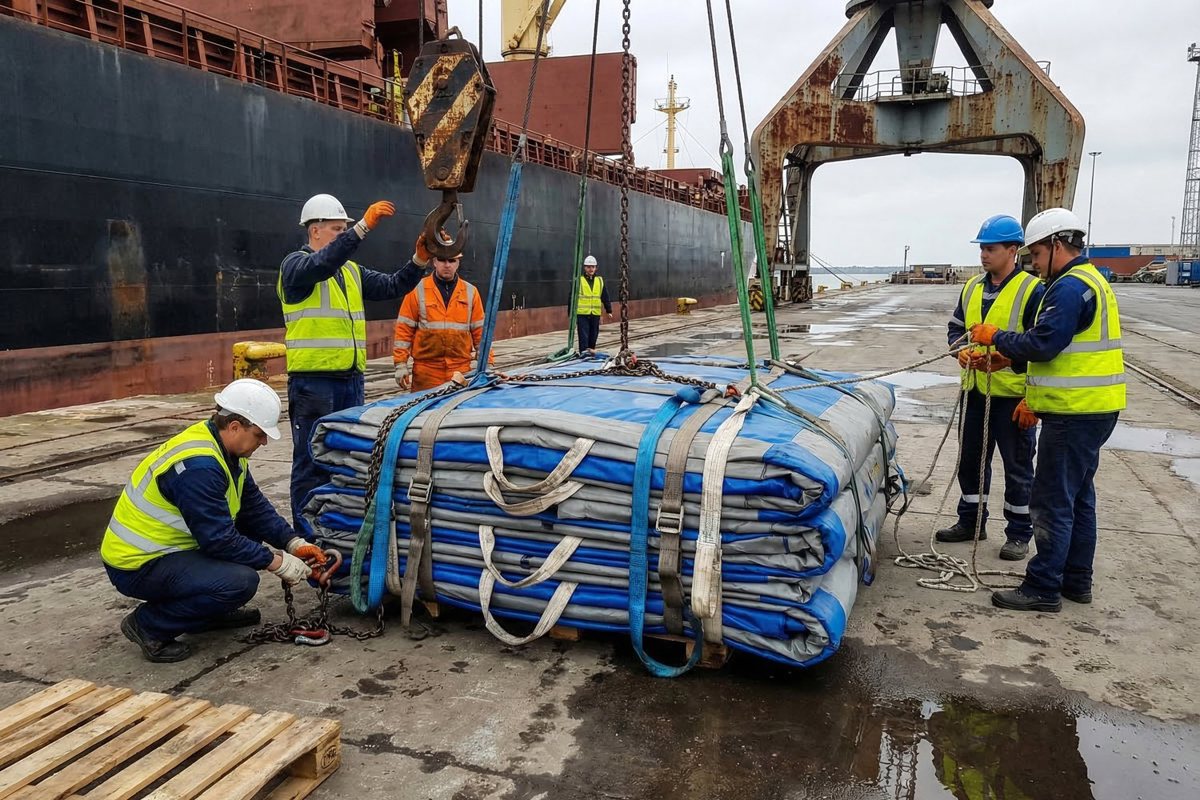

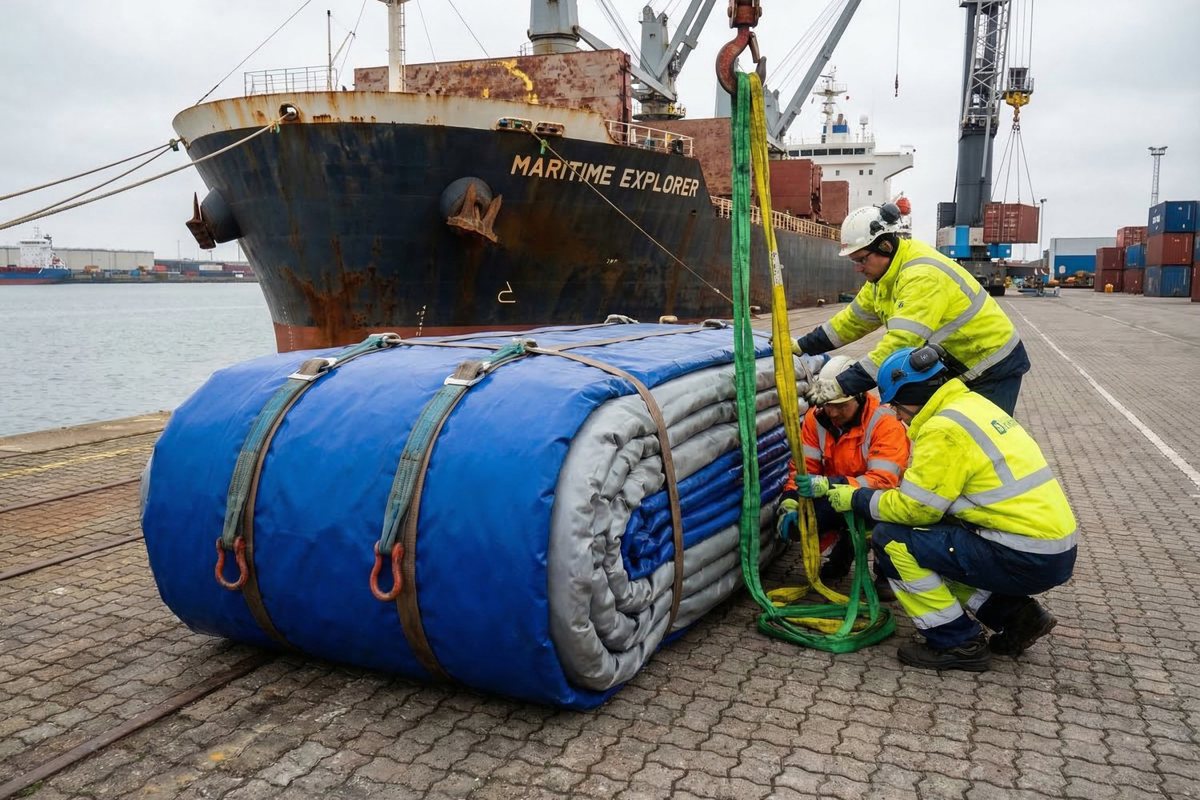

2. Vouwen en aanslaan. Het gekoppelde systeem wordt compact op een pallet gevouwen en aangeslagen voor de hijs.

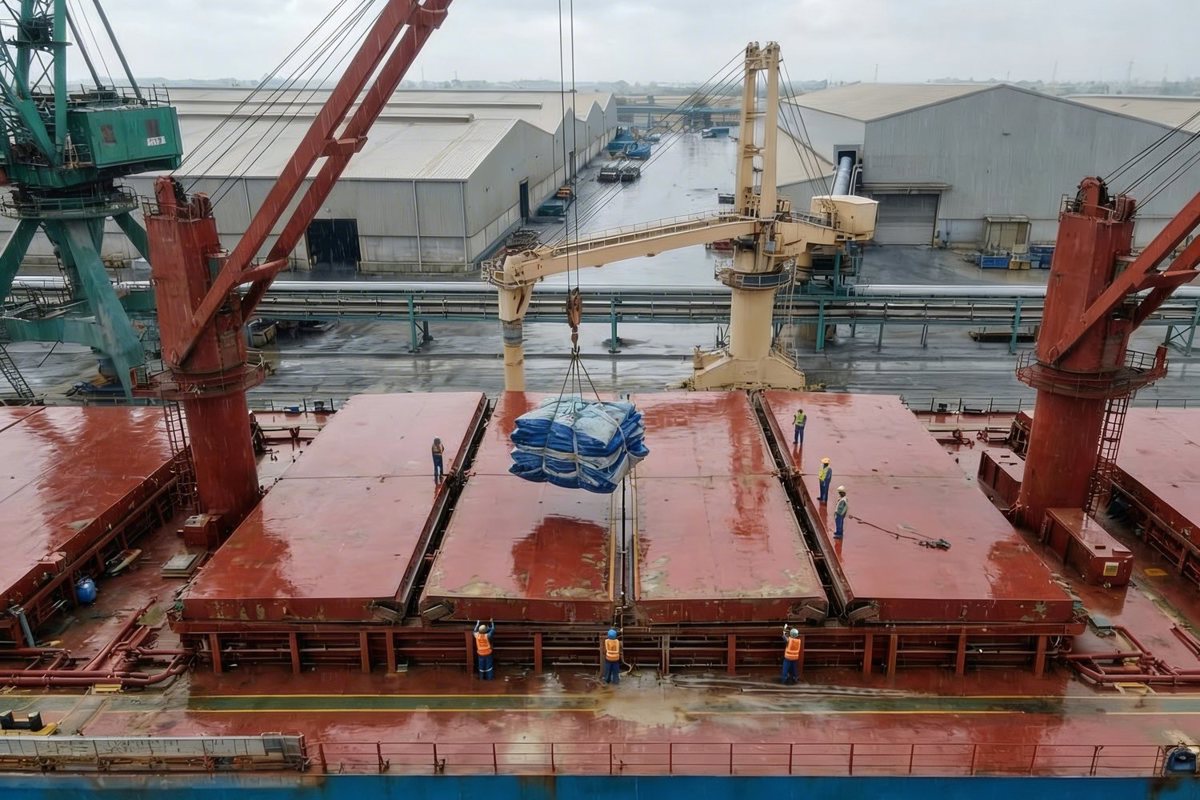

3. Op het luik hijsen. De gevouwen kap gaat met de kraan op het gesloten luik.
4. Uitrollen en opblazen. Aan dek wordt de kap uitgerold — zo nodig met hulp van de kraan — en op druk gebracht. Onder druk vouwt de constructie zichzelf in vorm.

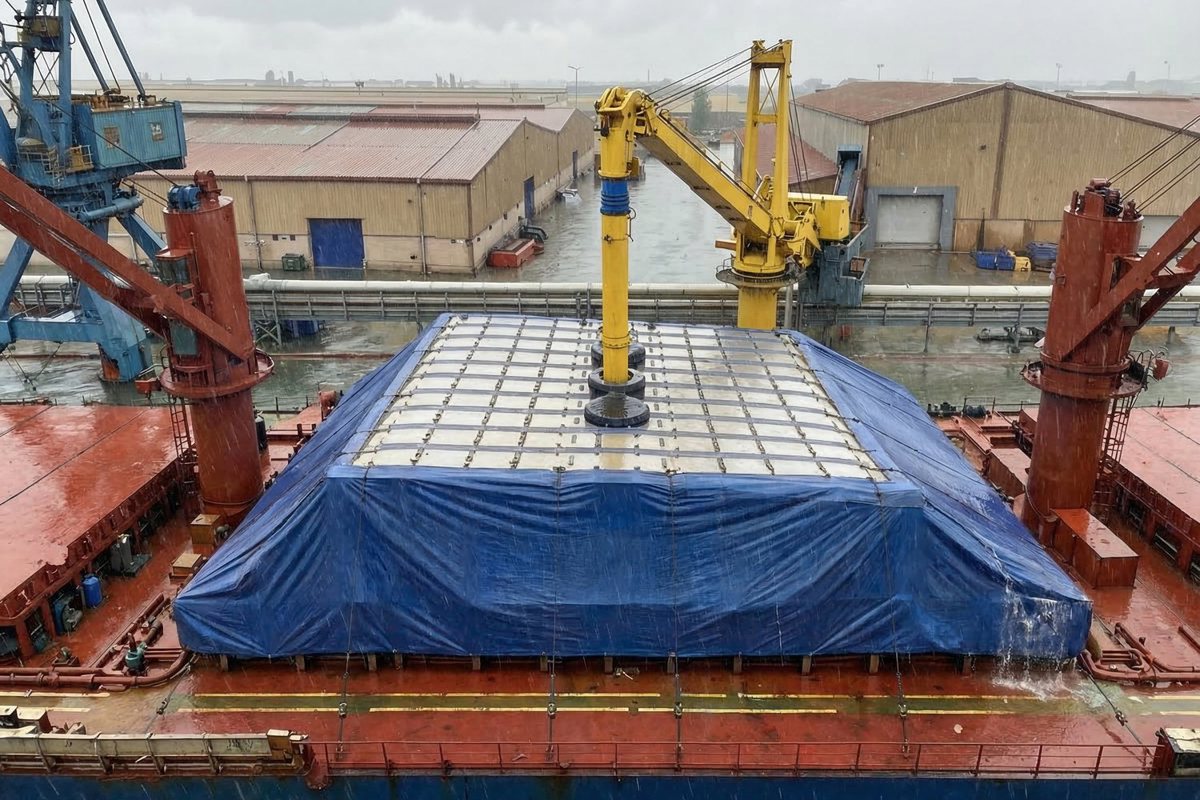

5. Vastzetten en laden. Het schort wordt afgespannen, de laadarm gaat door de doorvoer en de belading begint. Regen loopt over het dak naar buiten, de lading blijft droog.

Omgekeerd is het leeglopen en opvouwen een kwestie van minuten: het luchtsysteem zuigt de panelen leeg, zodat de kap weer plat op de pallet gaat.

De techniek achter de kap

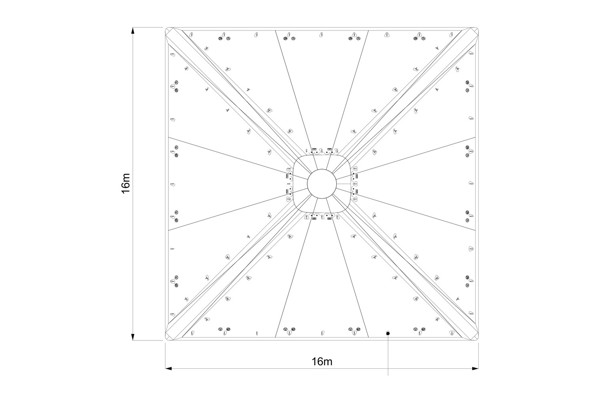

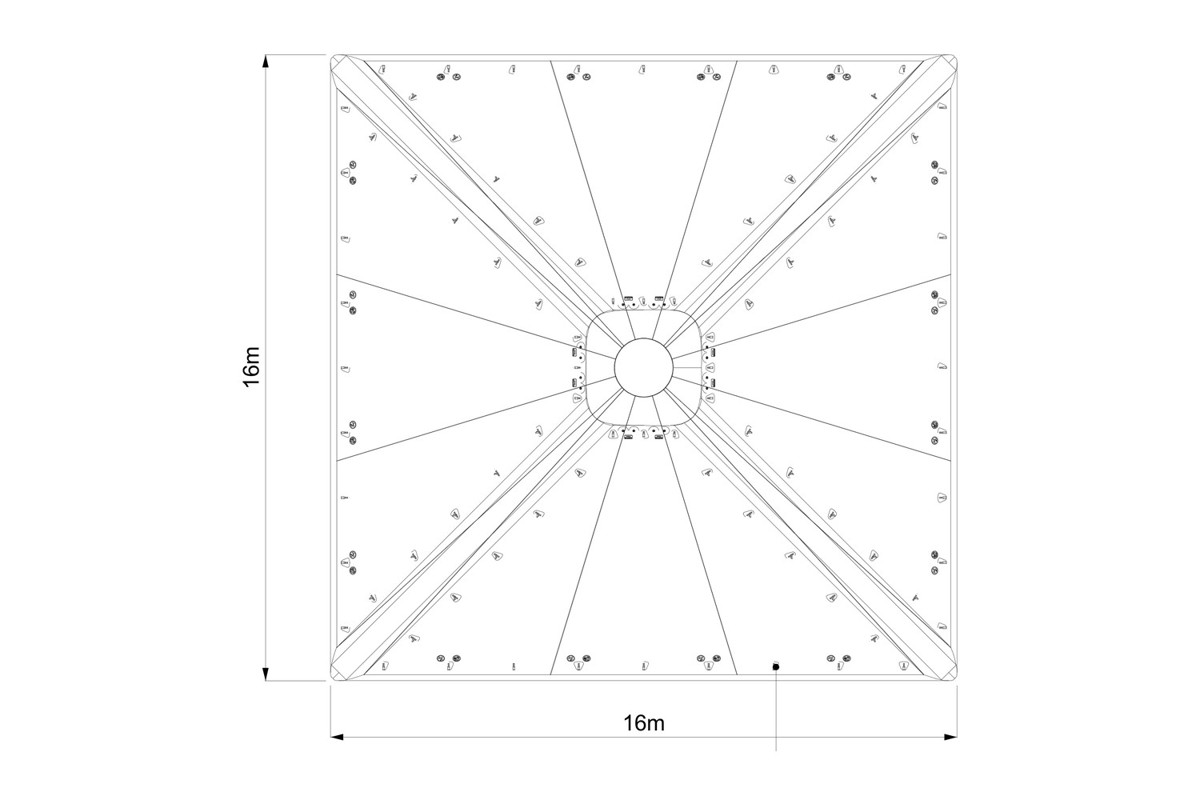

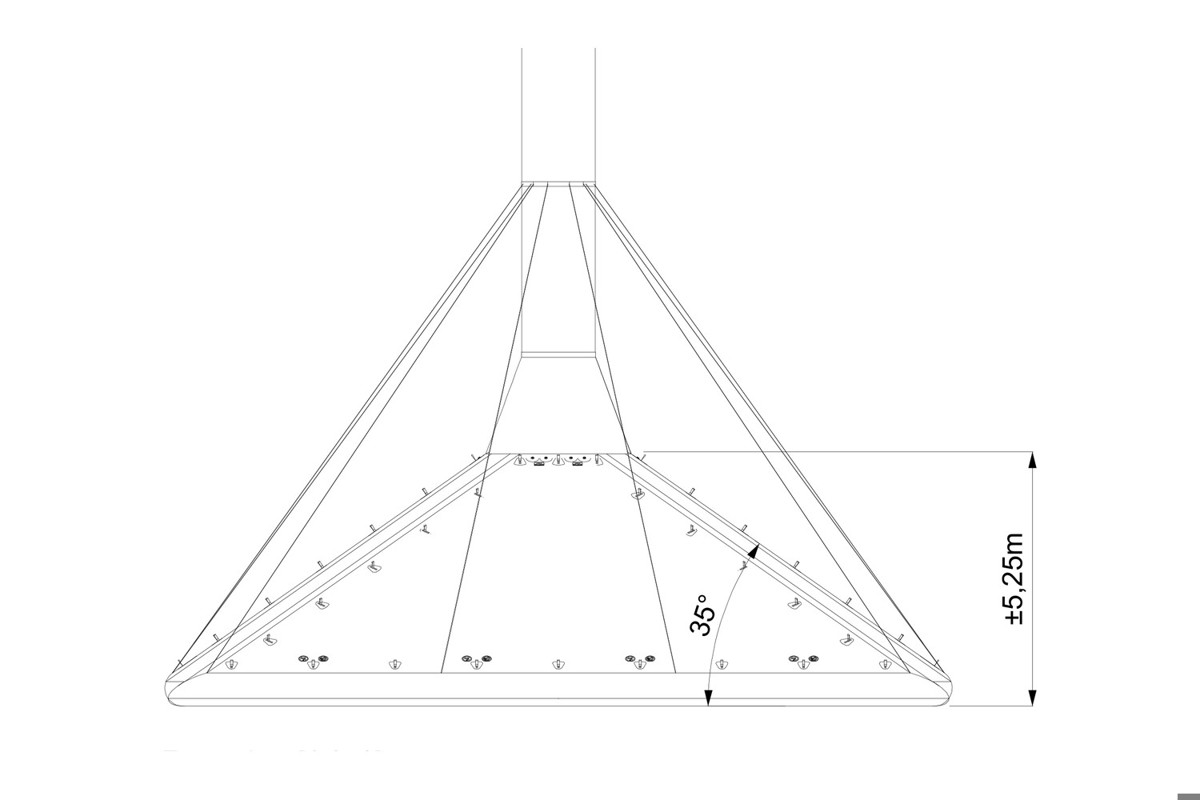

Deze waarden horen bij één uitgewerkt voorbeeld, voor een luikmaat van 16 × 16 m. Zie het als een vertrekpunt, niet als een productspecificatie: maatvoering, vorm, druk, materiaal en schortuitvoering bepalen we per toepassing.

Eén voorbeeld — vrijwel elke vorm en maat is mogelijk

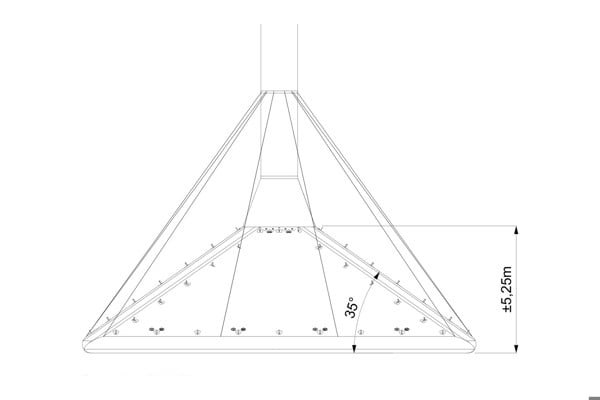

De kap op deze pagina is een piramide, omdat die vorm bij die laadsituatie het beste water afvoerde en het beste paste bij de laadarm in het midden. Maar het onderliggende principe — een stijve, luchtgedragen constructie zonder frame — laat zich in veel vormen uitvoeren. Denk aan:

• piramide, zadeldak, tonvorm of vlak dak met afschot — afhankelijk van waar het water naartoe moet en hoeveel vrije hoogte er boven het luik is;
• rechthoekige, vierkante of ronde plattegronden, ook asymmetrisch als het luik dat is;
• elke maat — kleiner dan tien meter is eenvoudiger en goedkoper, groter dan twintig meter bouwen we op door modules bij te plaatsen;
• één of meer doorvoeren, op de plek waar uw laadarm, trechter of grijper werkt;
• volledig gesloten of juist met open zijden, zodat stof of warmte weg kan;
• andere openingen dan een ruimluik: een bunkerinlaat, een trechter, een overslagpunt op de kade, een transportband, een open opslagvak;
• andere doeken: lichter en goedkoper waar het alleen om regen gaat, zwaarder en UV-bestendig waar de kap jarenlang buiten in de zon staat, antistatisch waar het product dat vraagt.

Wat wij nodig hebben om een voorstel te maken, is geen kant-en-klaar bestek: een paar foto's van de belading, de afmetingen van het luik en een idee van hoe vaak en hoe snel de kap open en dicht moet. De rest tekenen en rekenen wij uit.

Wat het oplevert

De afweging is eenvoudig te maken met de cijfers van de eigen terminal:

• hoeveel uren per jaar ligt de belading stil door neerslag;
• wat kost een stilstaand schip per dag aan liggeld en terminalbezetting;
• welk deel van de ladingclaims is te herleiden tot vocht bij belading.

Wie in een nat klimaat laadt, of in een seizoen waarin regen eerder regel dan uitzondering is, komt in die som snel uit bij een terugverdientijd van enkele beladingen. Voor ladingen waar een vochtclaim de hele partij raakt, is het argument nog directer: het risico verdwijnt aan de bron.

Ontworpen, doorgerekend en beproefd

Dit systeem is ontstaan uit een concrete vraag van een grote internationale producent van vochtgevoelige bulk, die zijn exportbelading niet langer door regen wilde laten bepalen. Wij hebben het concept in nauwe samenspraak met hun engineers uitgewerkt van eerste schets tot compleet ontwerp:

• constructieve doorrekening van de opblaasbare panelen door een gespecialiseerd extern rekenbureau, inclusief het gedrag onder wind en eigen gewicht;
• biaxiale materiaalproeven op het dubbelwandige doek bij een extern testinstituut, om de stijfheid en rek onder tweeassige belasting vast te leggen;
• trekproeven in eigen huis op de kritische lasverbindingen — de koppeling tussen de panelen en de aansluiting van het schort — omdat daar de grootste krachten samenkomen;
• uitwerking van de bedieningsvolgorde en een luchtsysteem dat zowel opblazen als leegzuigen doet.

Dat is de kern van onze engineering en consultancy: rekenen aan krachtsinleiding in flexibele constructies, details maken en beproeven vóórdat ze het ontwerp in gaan, en zo een principe omzetten in een werkend systeem.

Wat de berekening liet zien

Een luchtgedragen kap van deze maat is geen dekzeil. De vraag is niet of het doek sterk genoeg is, maar of het paneel onder eigen gewicht, wind en een laag regenwater nog stijf genoeg blijft om niet door te zakken — en waar in het doek de spanningen dan samenkomen.

Daarvoor is elk paneel als membraanmodel doorgerekend. Twee uitkomsten bepaalden het ontwerp:

• De binnendruk is de constructie. Een paneel van 17 × 2,5 meter, aan de randen opgelegd, draagt bij 200 mbar een gelijkmatig verdeelde waterbelasting van 20 millimeter zonder door te zakken. Bij de helft van die druk zakt hetzelfde paneel wél door. De werkdruk is dus geen bijzaak maar een ontwerpparameter, en daarom bewaakt het luchtsysteem de druk per circuit.

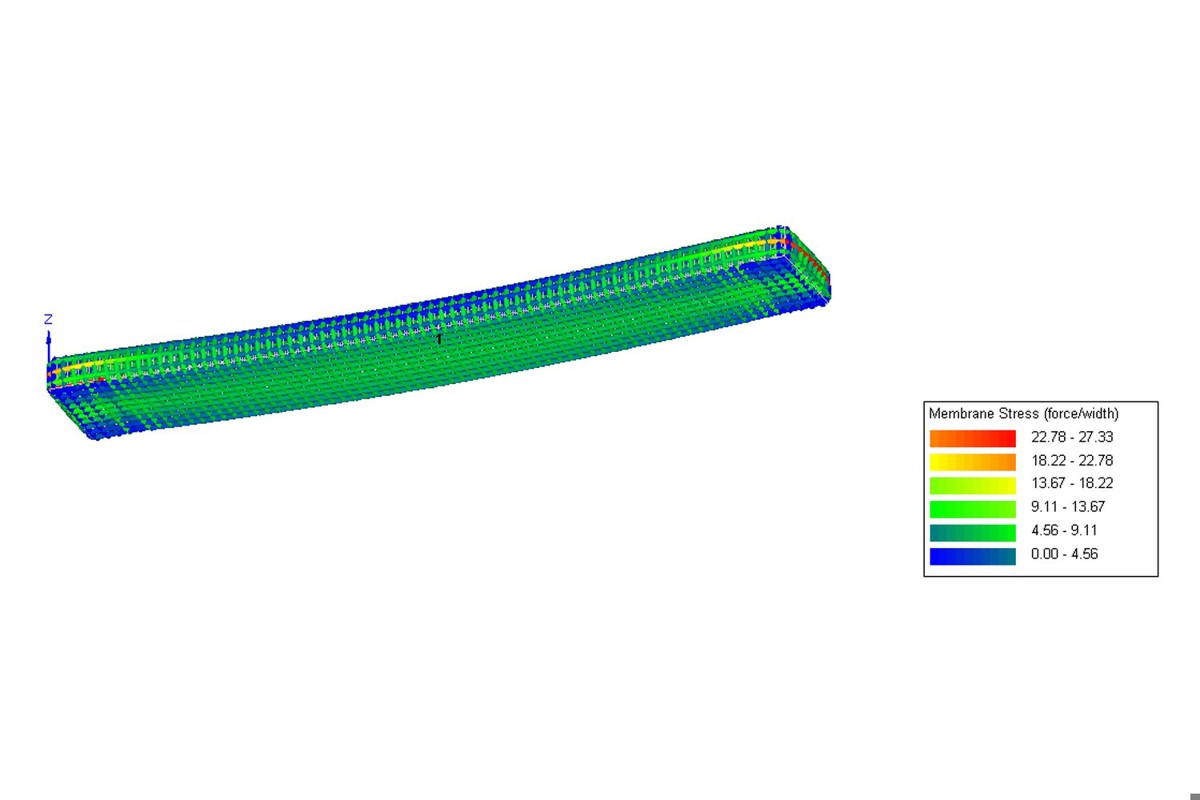

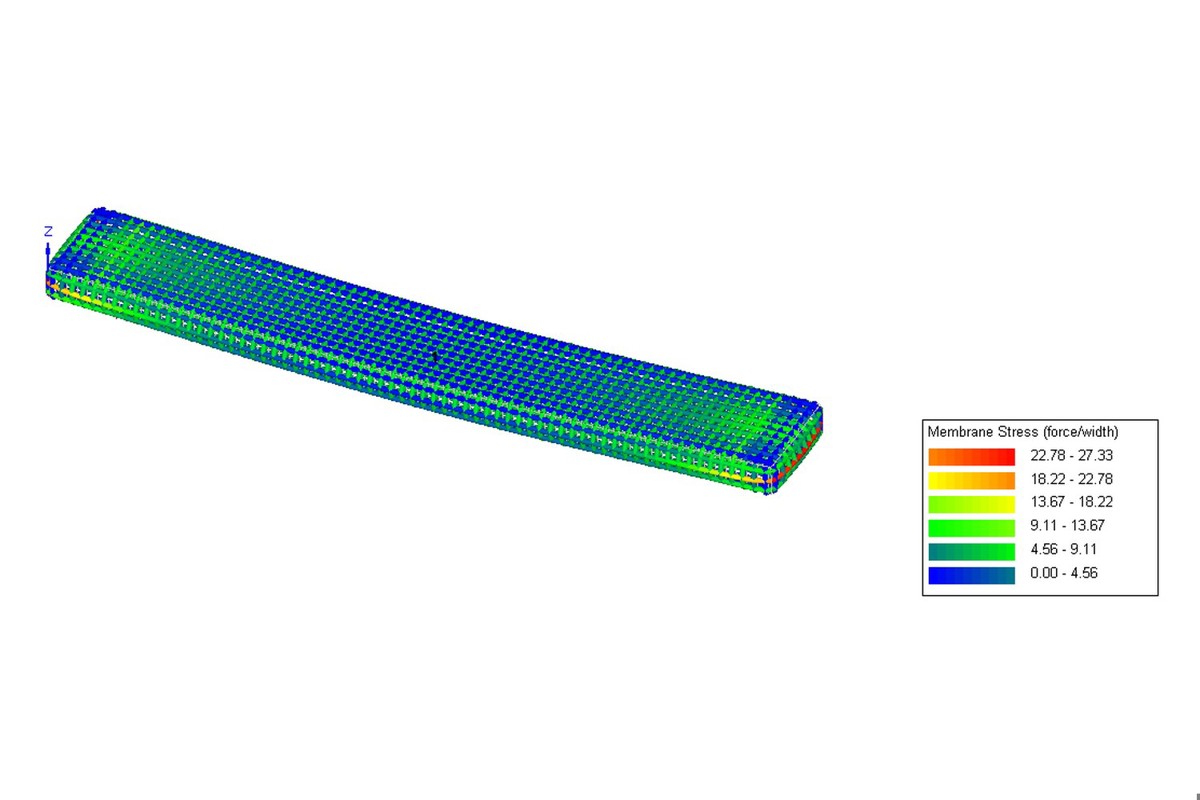

• De spanning zit in de randen. In het model blijft de membraanspanning over vrijwel het hele paneeloppervlak laag (blauw en groen in de plots hiernaast); alleen langs de randen en bij de koppelingen loopt hij scherp op. Precies daar hebben we het ontwerp aangepast: de randafwerking en de koppeling tussen de panelen zijn zwaarder uitgevoerd en apart op trek beproefd, en het schort is zo ontworpen dat het de trekkrachten al in het vlak opneemt voordat ze de rand van het opblaasbare paneel bereiken.

Zo werkt onze engineering: eerst rekenen, dan de details maken en beproeven, en pas daarna produceren.

Status van het ontwerp. De regenkap is volledig uitgewerkt en de kritische details zijn beproefd. Het eerste systeem bouwen en testen wij in nauwe samenspraak met de eerste gebruiker: maatvoering, positie van de vulopening en de bedieningsvolgorde leggen we samen met de terminal vast. De afbeeldingen op deze pagina zijn ontwerpimpressies van één mogelijke uitvoering, bedoeld om het principe te laten zien — niet om een vorm of maat voor te schrijven.

Voor welke ladingen en schepen

De kap is interessant overal waar de lading niet nat mag worden en het schip niet mag wachten:

• kunstmest en grondstoffen daarvoor — ureum, ammoniumnitraat, DAP en MAP, kali, fosfaat;
• mineraalconcentraten en ertsen met een vochtspecificatie of een transporteerbaarheidslimiet;
• industriële zouten en soda;
• suiker, granen, veevoedergrondstoffen en houtpellets;
• cement, kalk en andere gebonden poeders;
• projectlading en stukgoed dat tijdens het laden droog moet blijven.

Qua schip richten we ons op bulkcarriers en general cargo-schepen met luikafmetingen in de orde van 10 tot 20 meter. Grotere luiken zijn mogelijk door modules bij te plaatsen; kleinere luiken zijn eenvoudiger en goedkoper.

FAQs

Laadt u vochtgevoelige bulk in een nat klimaat?

Dan denken wij graag met u mee, vanaf de eerste schets. Stuur ons de luikafmetingen en een foto van de belading, dan geven wij aan wat er in uw situatie mogelijk is en wat het ongeveer kost. Mail naar [email protected] of bel +31 (0)316 250 830.
