Um balão de elevação subaquático parece simples, mas o projeto é exigente: o tecido tem de suportar a carga com ampla margem e, durante a subida, o ar expande-se rapidamente. Por isso os nossos balões assentam em cálculos independentes e cada unidade é testada antes da entrega. Eis como.

Base de projeto: IMCA D-016

Todos os balões de elevação subaquáticos da Buitink Technology são projetados e fabricados segundo a diretriz IMCA D-016, o padrão internacional da indústria de mergulho e offshore. O essencial: fator de segurança ≥ 5:1 sobre a carga de trabalho, ≥ 7:1 nas cintas (EN 1492-1), número de série único por unidade e entrega com certificado de ensaio, manual e instruções de manutenção.

Análise de resistência do tecido e da construção

Um gabinete de engenharia independente realizou uma análise estática de resistência dos nossos balões paraquedas abertos até 35 toneladas. Resultado: o fator de segurança do tecido é de cerca de 5 — exatamente a margem exigida pela IMCA D-016 — com base na transmissão de cargas pelos reforços soldados.

Comportamento em subida livre, calculado de forma independente

Para a versão convertível dos nossos pontões, a Buitink encarregou um gabinete de engenharia independente de desenvolver um modelo termodinâmico de escoamento: o que acontece quando um saco de 10 toneladas sobe livremente e o ar em expansão tem de sair? O modelo determina, por tamanho, quantas aberturas Ø146 mm e quantas válvulas de sobrepressão são necessárias para manter a pressão abaixo de 500 mbar — até uma velocidade de subida de 9,5 m/s. O número de aberturas e válvulas nos nossos sacos resulta diretamente deste cálculo.

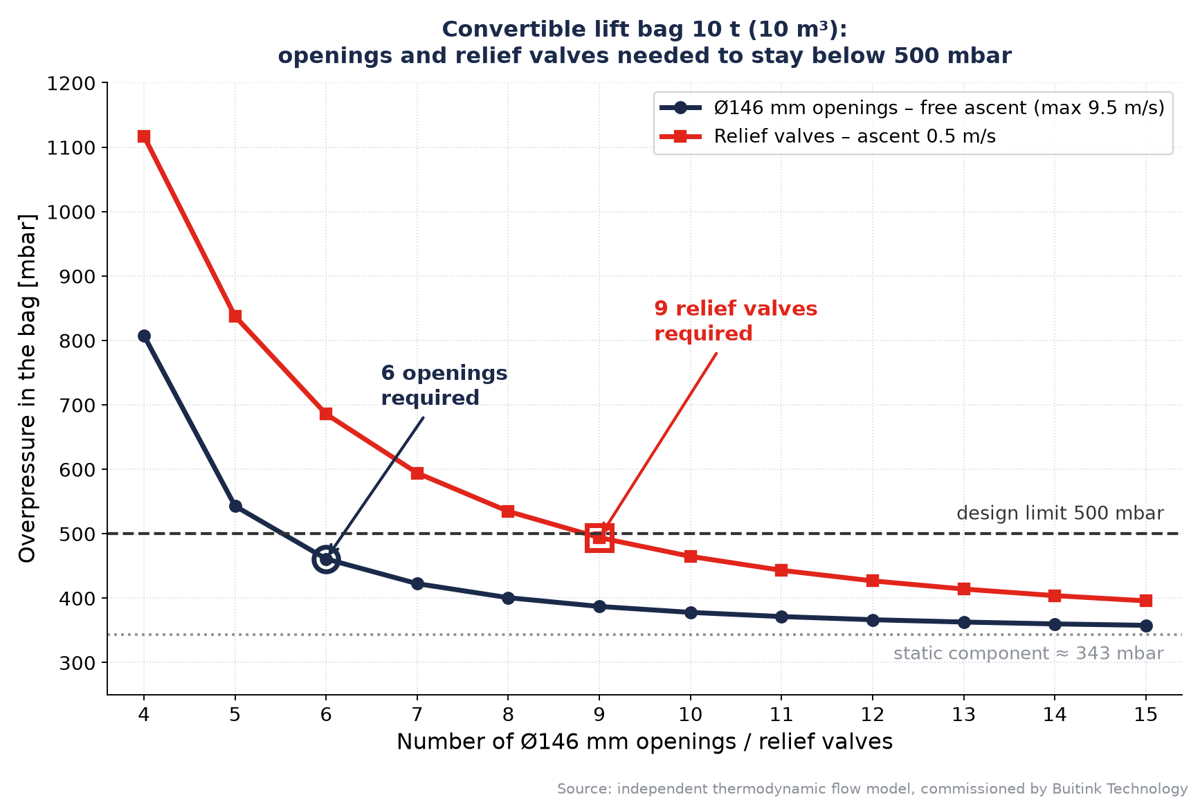

Mais aberturas significam menos pressão, mas o saco nunca desce abaixo da componente estática (±343 mbar) — o gráfico mostra porque é que este saco de 10 toneladas tem seis aberturas e nove válvulas.

Uma abertura e uma válvula fazem o mesmo trabalho — deixar sair o ar em expansão — mas não são intercambiáveis: a abertura Ø146 mm está permanentemente aberta e deixa passar muito ar (modo paraquedas aberto), enquanto uma válvula só abre acima da sua pressão de regulação e deixa passar apenas uma fração desse caudal. Por isso bastam seis aberturas em subida livre (9,5 m/s), enquanto a configuração fechada já precisa de nove válvulas a apenas 0,5 m/s.

Para esclarecer: 9,5 m/s é a velocidade máxima calculada deste saco em subida livre — o pior caso, quando a carga se solta; 0,5 m/s é a velocidade assumida de uma elevação normal e controlada.

Engenharia para cada encomenda

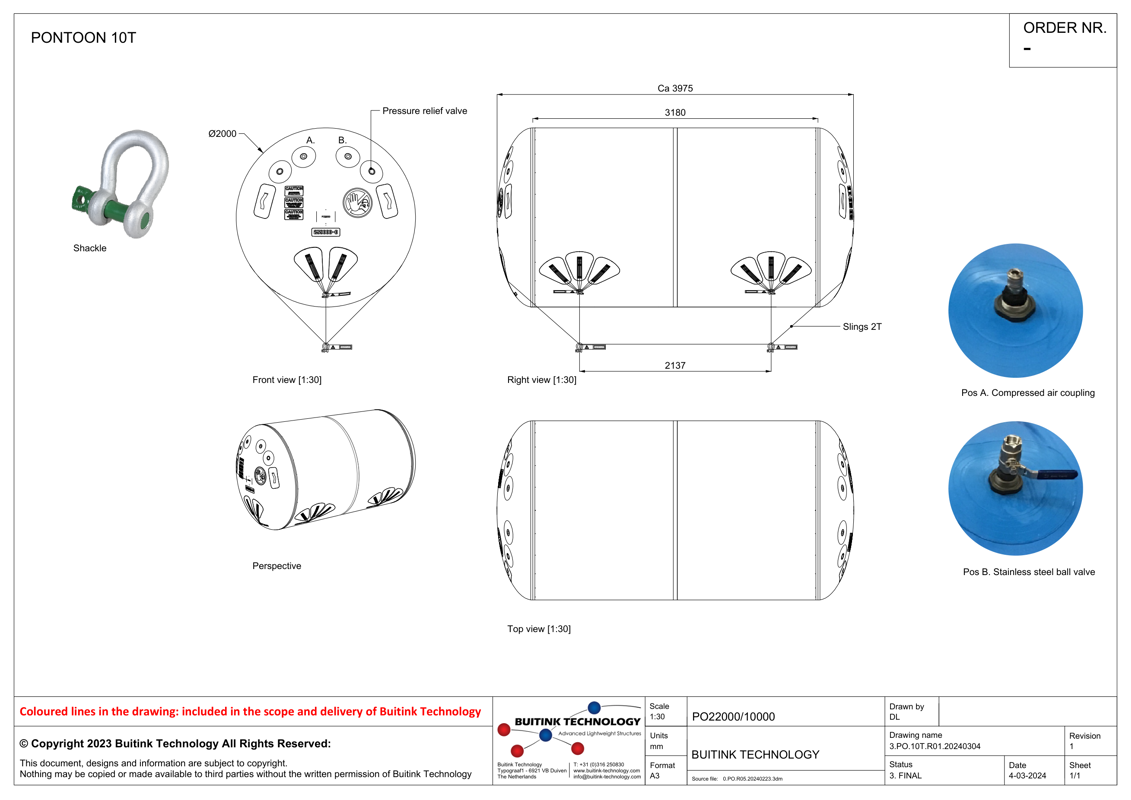

Cada entrega é detalhada nos nossos próprios desenhos técnicos — todas as vistas, posições das válvulas, cintas e ligações de ar, como este exemplo de um pontão de 10 toneladas (PO22000/10000). Utilizador e inspetor sabem exatamente o que foi entregue, e cada unidade é rastreável pelo número de série até ao desenho e aos resultados dos ensaios.

Testado antes do envio

Cada unidade passa pelo mesmo programa de ensaios antes do envio: ensaio de pressão, ensaio funcional das válvulas de sobrepressão e ensaio de estanquidade de 24 horas. A transmissão de cargas — reforços soldados e pegas — é comprovada nos nossos próprios bancos de tração (até 300 kN). Os resultados são registados por número de série no certificado de ensaio que acompanha o saco.
