Izolație pentru toboganul dumneavoastră exterior: economisiți 10.000-25.000 m³ de gaz pe an

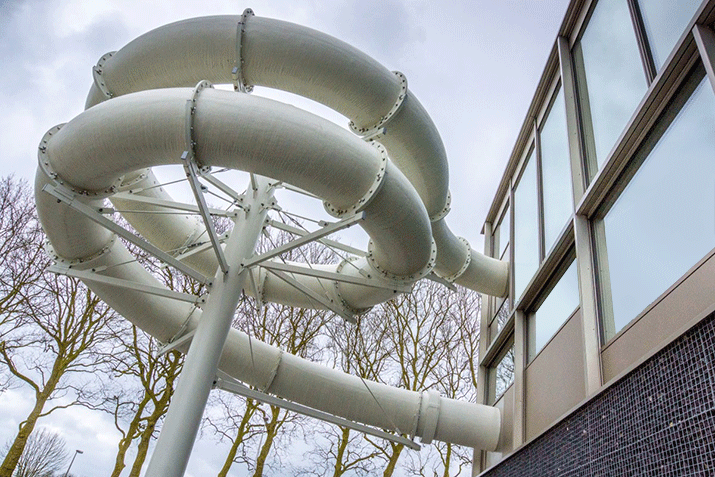

Tubul toboganului unei piscine acoperite trece adesea zeci de metri în afara clădirii, cu un perete de doar câțiva milimetri de poliester. Zi și noapte, căldura se pierde prin el. Sistemul de izolare Buitink se montează ulterior în jurul tubului existent, în timp ce piscina rămâne deschisă ca de obicei.

±95 % mai puține pierderi de căldură prin tub · perioadă de recuperare 3-6 ani · garanție 10 ani · subvenții posibile în multe țări

Fotografii: imagini din dronă în timpul montajului

De ce un tobogan exterior consumă atât de multă energie

Tubul unui tobogan este un coș de fum. Apa de 30 °C sau mai mult care curge prin tub încălzește aerul din interior; acest aer cald se ridică și aspiră continuu, pe la partea de jos, aer cald nou din hala bazinului. Prin peretele subțire de poliester de câțiva milimetri (valoare U de circa 6 W/m²K) această căldură se pierde direct în exterior. Acest lucru continuă cât timp tubul este deschis, deci și noaptea și în afara sezonului.

Apa răcită și aerul rece intră în bazin pe la partea de jos, ceea ce reduce și confortul vizitatorilor și al personalului.

Cum funcționează sistemul de izolare Buitink

• Pentru fiecare segment de tub (de la flanșă la flanșă), un set format dintr-o manta superioară și una inferioară: 10 cm de vată de poliester ignifugă între o membrană exterioară rezistentă la UV (Serge Ferrari Précontraint 502) și o țesătură interioară.
• Fixare cu cârlige și ocheți din plastic și șnur de tensionare rezistent la clor, fără găurire sau lipire pe tub. Sistemul poate fi demontat din nou segment cu segment.
• Clapete de inspecție izolate peste fiecare îmbinare cu flanșe: șuruburile flanșelor rămân accesibile pentru verificarea anuală.
• Manșete izolante la trecerile prin perete și decupaje în jurul stâlpilor și al elementelor suplimentare.
• Montaj de către propria noastră echipă, de pe nacelă sau schelă. Piscina rămâne deschisă.

Fotografii: aplicarea învelișului izolant pe tobogan

Imagini cu camera de termoviziune

La câteva zile după instalarea izolației Buitink pentru tobogan am documentat efectul cu o cameră de termoviziune. Rezultatul se poate vedea în cele patru fotografii de mai jos.

În timpul măsurătorilor cu camera de termoviziune FLIR, temperatura exterioară era de circa 8,5 °C. Temperatura aerului și a apei din tubul toboganului era de circa 25 °C. Un tub neizolat radiază pe toată lungimea o temperatură a peretelui de 20-25 °C.

Valoarea de izolare și exemple de calcul

Situația	Valoare U	Valoare R
Tub de tobogan din poliester neizolat	6,0 W/m²K	0,17 m²K/W
Izolație Buitink 10 cm	0,31 W/m²K	3,2 m²K/W

Cu 10 cm de izolație, pierderea de căldură prin tub scade cu peste 95 %. Valoarea R este cu mult peste cerința de 2,50 m²K/W din lista energetică neerlandeză EIA 2026 (codul 210408).

Contează și orele din afara programului. La majoritatea piscinelor, toboganul este deschis mai puțin de o treime din an, dar tubul pierde căldură 24 de ore pe zi. De aceea, modelul nostru ia în calcul și orele de neutilizare. Dacă aveți deja un obturator de tobogan, indicați acest lucru și modelul va lua în calcul numai orele de funcționare.

Diametrul tubului 1,2 m, 10 cm de izolație, fără obturator, apă și aer în tub la 30 °C, temperatura exterioară medie 10,5 °C. Prețurile gazului de € 1,25 și € 1,45 pe m³ corespund nivelului prețurilor din Țările de Jos; ajustați-le la contractul dumneavoastră. Valori orientative; vezi notele de sub calculul de economie.

Validat de ABT

Modelul de pierderi de căldură care stă la baza calculului de economie și a ofertelor noastre a fost elaborat și validat de biroul de inginerie independent neerlandez ABT (Velp, Țările de Jos): un calcul anual pe ore cu date meteo NEN 5060, efectul de coș din tub și transferul de căldură între apă, aer și perete. La cerere, ABT verifică și structura toboganului dumneavoastră la încărcarea din vânt mai mare cauzată de diametrul mai mare; la De Grote Koppel din Arnhem, ABT a efectuat această verificare structurală.

Referință: De Grote Koppel, Arnhem (Țările de Jos)

În 2024 am izolat pentru Sportbedrijf Arnhem toboganul exterior de 45 de metri al piscinei De Grote Koppel: primul tobogan exterior complet izolat din Țările de Jos. Cele 23 de segmente au fost imprimate color în tema piscinei, astfel încât toboganul, văzut din exterior, a devenit un punct de atracție în locul unui tub degradat de intemperii.

Economia calculată conform modelului ABT: de la 487 GJ la 28 GJ pierderi de căldură pe an, circa 15.000 m³ de gaz. ABT a verificat în prealabil și structura toboganului la încărcarea din vânt puțin mai mare cauzată de diametrul mai mare; aceasta a corespuns cu o marjă largă.

Doriți să vedeți sistemul pe viu? Organizăm cu plăcere o vizită.

Culori și imprimare

Membrana exterioară este disponibilă în întreaga paletă de culori Serge Ferrari Précontraint 502, potrivită cu identitatea dumneavoastră vizuală sau cu culoarea tubului. Contra cost suplimentar imprimăm izolația color: cu tema piscinei dumneavoastră, o mascotă, mesaje ale sponsorilor sau mesajul că piscina dumneavoastră economisește energie. Un tobogan exterior este bine vizibil din exterior; izolația îl transformă într-un punct de atracție.

Subvenții și facilități fiscale

În multe țări, măsurile de economisire a energiei la piscinele publice și comerciale sunt eligibile pentru subvenții, deduceri fiscale sau finanțare în condiții avantajoase. Câteva exemple: Țările de Jos (deducerea EIA pentru investiții energetice, codul 210408, și DUMAVA pentru clădirile publice), Belgia (UREBA în Valonia), Germania (BEG EM prin BAFA) și Franța (certificate de economisire a energiei CEE, Fonds vert). Citiți mai mult: EIA (Țările de Jos, RVO) · DUMAVA (Țările de Jos, RVO) · UREBA (Valonia) · BEG EM (Germania, BAFA).

În calculul de economie de mai sus puteți include un procent de subvenție; veți vedea imediat perioada de recuperare după subvenție. Vă punem la dispoziție documentația justificativă pentru cererea dumneavoastră: calculul de economie, valoarea R și specificația produsului.

Precizare privind subvențiile și economiile. Toate economiile, perioadele de recuperare și procentele de subvenție sau deducere menționate sunt orientative și se pot modifica. Verificarea dacă organizația dumneavoastră este eligibilă pentru un program și îndeplinește condițiile acestuia (precum regimul fiscal, notificarea la timp, sumele minime și depunerea cererii înainte de comandă) este responsabilitatea dumneavoastră și se face la autoritatea competentă, la contabilul sau la consultantul dumneavoastră în subvenții. Aceste informații nu creează niciun drept, iar Buitink Technology nu își asumă nicio răspundere în această privință.

Avantajele pe scurt

• Se poate monta ulterior pe orice tub de tobogan existent, indiferent de producător, diametru sau formă.
• Cu până la 95 % mai puține pierderi de căldură prin tub; perioadă de recuperare de obicei 3-6 ani.
• Toate șuruburile flanșelor rămân accesibile pentru inspecție; segmentele pot fi demontate și remontate.
• Garanție 10 ani pentru pachetul de izolație, garanție 10 ani pentru culoarea imprimării.
• Materiale ignifuge (B-s2,d0 conform EN 13501), rezistente la clor, elemente de fixare din plastic.
• Piscina rămâne deschisă în timpul montajului; montaj de către propria noastră echipă.
• Protejează tubul de poliester împotriva îmbătrânirii ulterioare cauzate de UV și intemperii.
• Subvenții posibile în multe țări; vă punem la dispoziție documentația pentru cererea dumneavoastră.
• Mai mult confort în interior: mai puțin aer rece și apă rece la ieșirea din tobogan.
• Dezvoltat și fabricat în Duiven, Țările de Jos, specialist în textile tehnice din 1948.

De la calcul la toboganul izolat

1. Calculul de economie (10 secunde): introduceți mai sus lungimea, diametrul, orele de funcționare și prețul gazului și primiți imediat o estimare.
2. Calcul personalizat (1-2 săptămâni): calculăm toboganul dumneavoastră cu modelul ABT pe baza programului de funcționare, a temperaturilor, a prețului gazului și a desenelor. La cerere, măsurăm la fața locului cu camera de termoviziune și anemometrul. Gratuit.
3. Ofertă (1 săptămână): preț fix incluzând măsurarea, proiectarea, producția și montajul, cu estimarea economiei și perioada de recuperare pentru cererea dumneavoastră de buget sau dosarul de subvenție.
4. Măsurare și producție (10-14 săptămâni): măsurare segment cu segment și producție în Duiven; verificare structurală de către ABT, la cerere.
5. Montaj (circa 1 săptămână): echipa noastră montează mantalele, de preferință în extrasezon. Piscina rămâne deschisă.

Fotografii: montajul învelișului izolant pe tobogan

Întrebări frecvente

---

Sistemul se potrivește pe orice tip de tobogan?

Da. Realizăm mantalele la comandă pentru fiecare segment, pentru tuburi rotunde și ovale, porțiuni drepte, curbe și spirale, de la orice producător. Elementele suplimentare speciale, casetele luminoase sau senzorii sunt integrate.

Ce se întâmplă cu verificarea anuală a șuruburilor flanșelor?

Deasupra fiecărei flanșe există o clapetă de inspecție izolată care se desface cu bandă velcro și șnur. Șuruburile rămân întotdeauna accesibile; propriul dumneavoastră serviciu tehnic poate face acest lucru fără noi.

Cum rămâne cu lumina naturală și iluminatul din tub?

Un tub izolat este întunecat; recomandăm includerea iluminatului LED în tub, ca la aproape orice tobogan modern. Ținem cont de acest lucru la mantale și colaborăm cu furnizorul toboganului dumneavoastră.

Structura rezistă la greutatea suplimentară și la vânt?

Pachetul cântărește circa 3 kg/m². Diametrul mai mare aduce cu 15-20 % mai multă încărcare din vânt. La cerere, biroul de inginerie ABT verifică calculul structural existent; la De Grote Koppel structura a corespuns cu o marjă largă.

Cât de precis este calculul de economie?

Calculul este o simplificare a modelului ABT și, la proiectele calculate de noi, se abate de la acesta cu mai puțin de 10 %. Pentru oferta dumneavoastră calculăm exact situația dumneavoastră, cu date meteo orare și cu programul dumneavoastră de funcționare.

Care sunt durata de viață și garanția?

Oferim garanție 10 ani (descrescătoare liniar) pentru pachetul de izolație și garanție 10 ani pentru culoarea imprimării. Materialele sunt aceleași ca la structurile noastre tensionate și acoperișurile de cort care stau decenii în aer liber.

Putem opta doar pentru un obturator de tobogan?

Da. Un obturator gonflabil închide tubul în afara programului și se amortizează adesea într-un singur sezon. Izolația plus obturatorul oferă cea mai mare economie; calculul ia în considerare ambele situații.

Piscina rămâne deschisă în timpul montajului?

Da. Lucrăm din exterior cu nacele și echipament de protecție împotriva căderii; doar toboganul este scos din uz în zilele de montaj.

Solicitați un calcul personalizat

Trimiteți-ne datele toboganului dumneavoastră (lungimea la exterior, diametrul, programul de funcționare, temperaturile, debitul și prețul gazului) împreună cu fotografii din exterior și, dacă există, un desen. Sau lăsați-ne să venim la dumneavoastră cu camera de termoviziune. Fără obligații și gratuit: e-mail cu listă de date către [email protected] sau sunați la +31 (0)316 25 08 30.
