Overkapping schoolplein/ binnentuin

Wij ontvingen deze vraag van de opdrachtgever:

"Onze school beschikt over een binnentuin. Om er een aangename buitenverblijfsruimte voor onze leerlingen van te maken, willen wij deze laten overkappen met een fraaie, functionele textiele overkapping van zo'n 25 x 25 m."

Op dit moment is een tijdelijke oplossing gerealiseerd, die echter niet aan onze eisen en wensen voor de langere termijn voldoet.

schoolpleinoverkapping_oud





Naar aanleiding van dit verzoek hebben wij de opdrachtgever en de locatie bezocht en op basis hiervan een ontwerp gemaakt.

Hieronder ziet u het ontwerp en de visualisaties hiervan. Het ontwerp geeft een aantal bijzondere eigenschappen, die hieronder worden toegelicht.

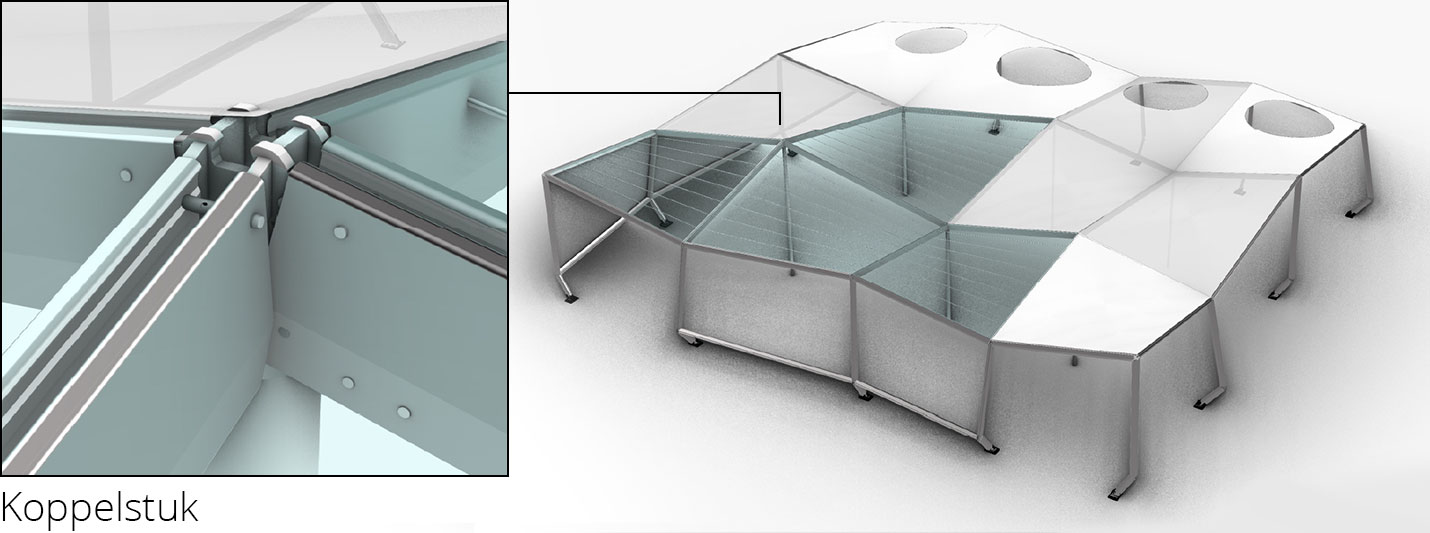

1. Modulair

Een POV® overkapping is modulair en kan later worden uitgebreid. Dit kan eenvoudig door koppelstukken toe te voegen, waaraan weer een of meerdere POV® constructie elementen kunnen worden bevestigd. Een volledige POV® overkapping kan dus in fases worden gebouwd, bijvoorbeeld om een investering te spreiden over meerdere jaren.

modulaire overkapping

2. Tijdelijk, semi-permanent of permanent

Een POV® overkapping kan tijdelijk, -semi-permanent of permanent worden gebruikt. De POV® binnentuin overkapping kan dus worden uitgevoerd als permanente constructie en kan dus blijven staan, in alle weersomstandigheden.




3. Flexibel in gebruik

Een POV® overkapping is flexibel en universeel in het gebruik. Een POV® overkapping is opgebouwd uit losse doeksegmenten die rondom met RVS veren in het frame worden ingespannen.

Deze doeken zijn eenvoudig wegneembaar of verwisselbaar. Afhankelijk van het gebruik, de (weers)omstandigheden en het seizoen kunnen doeken wel of niet worden ingespannen en waterdichte doeken of alleen (zonwerende) gaasdoeken worden ingespannen.

Het is zelfs mogelijk om geluidwerende doeken in een POV® aan te brengen! Zie voor meer informatie over geluidwerende doeken onze site:

Ook kan een POV® overkapping binnenin voorzien worden van gespannen wanden om meerdere van elkaar gescheiden ruimtes onder de overkapping te creëren.





4. In alle seizoenen optimaal te gebruiken

Door te ‘’spelen’’ met het monteren van verschillende soorten doeken in het POV® frame, afhankelijk van het gebruik, het seizoen en de weersomstandigheden, kan de POV® binnentuin overkapping altijd optimaal worden gebruikt.

4.1 Waterdichte zeildoeken

Voor volledige bescherming tegen zon en regen kunt u kiezen uit een dicht zeildoek dat waterdicht is. Wij maken daar bij gebruik van de topkwaliteit zeildoek Soltis Proof van Serge Ferrari. De specificaties en kleurmogelijkheden vindt u op onderstaande link:

Soltis Proof 502

4.2 Transparante ETFE folie

Als alternatief voor een waterdicht maar ondoorzichtig zeildoek, kunt u ook kiezen voor volledig transparante ETFE folie. Voorbeelden van ETFE folie projecten vindt u op onze site: Enkellaags ETFE daken

Door het gebruik van transparante ETFE folie als dakmembranen in een groot deel van de eerste rij segmenten, blijft er een vrij zicht vanuit de voormalige fietskelder naar buiten (waar zich nu klaslokalen bevinden) én wordt de toetreding van daglicht niet of nauwelijks belemmerd.

Ook blijft er bij gebruik van de dakmembranen van transparante ETFE folie zicht op de binnentuin van bovenaf. Er is dan een direct visueel contact met de leerlingen die zich onder de overkapping bevinden.

Meer informatie over ETFE folie is te vinden op onderstaande link:

Nowoflon ET 6235 Z

ETFE folie laat circa 95% van het licht door, ook uv-licht. Het is ook mogelijk ETFE folie te gebruiken met een IR-block, die een groot deel van het UV-licht maar vooral van het infrarode deel van het licht tegenhoudt (zodat het minder warm wordt onder de overkapping):

Nowoflon ET 6235 Z-IR

4.3 Zonwerende doeken

Er kan ook gekozen worden voor zonwerende (gaas)doeken die zonlicht en warmtestraling tegenhouden. Deze doeken hebben een open structuur en zijn dus niet wind- en waterdicht en laten lucht door. De onderliggende ruimte wordt daardoor extra geventileerd.

Voor zonwerende doeken maken wij gebruik van de Soltis en Frontside view kwaliteiten van Serge Ferrari.

De specificaties en kleurmogelijkheden daarvan vindt u op onze site:

Soltis Perform 92

Frontside View 381

Voorbeelden van projecten waar zonwerende gaasdoeken zijn toegepast vindt u op onze website:




5. Eenvoudig te voorzien van zonnepanelen

Het POV® constructieprofiel is geschikt voor het plaatsen van de beugels ten behoeve van zonnepanelen. U kunt dus heel eenvoudig zonnepanelen (laten) aanbrengen op een POV® pleinoverkapping.

6. Volledig te integreren in de omgeving

De huid van de POV® overkapping is volledig in ieder gewenst patroon te bedrukken. U kunt daarmee de POV® helemaal laten opgaan in de omgeving!

Voorbeelden van een full colour bedrukte textiele huid van de POV® vindt u op onze website:

Het full colour bedrukken van een POV® textiele huid gebeurt in de hoogst mogelijke kwaliteit, met 10 jaar garantie op de kleurechtheid! Meer informatie over het drukproces vindt u op: printable.nl

Voorbeelden waar deze printtechniek is toegepast op textiele gespannen membranen vindt u op onze site:

7. Op diverse manieren te funderen

Afhankelijk van de situatie, het gebruik én de ondergrond kan de POV® overkapping op verschillende manieren worden gefundeerd. Voorbeelden van de fundatieprincipes die mogelijk zijn vindt u op onze website: POV® verankering en fundatie

fundering schoolpleinoverkapping



8. Geen (af)spankabels

Een POV® Overkapping kan eenvoudig op de staanders worden gefundeerd en heeft geen afspankabels nodig.

Afspankabels kunnen het gebruik beperken en zijn onwenselijk om toe te passen wanneer sprake is van verkeersruimtes waar zich dagelijks mensen bevinden.

Voorbeelden van overkappingen waar wèl spankabels zijn toegepast, vindt u op onze site:

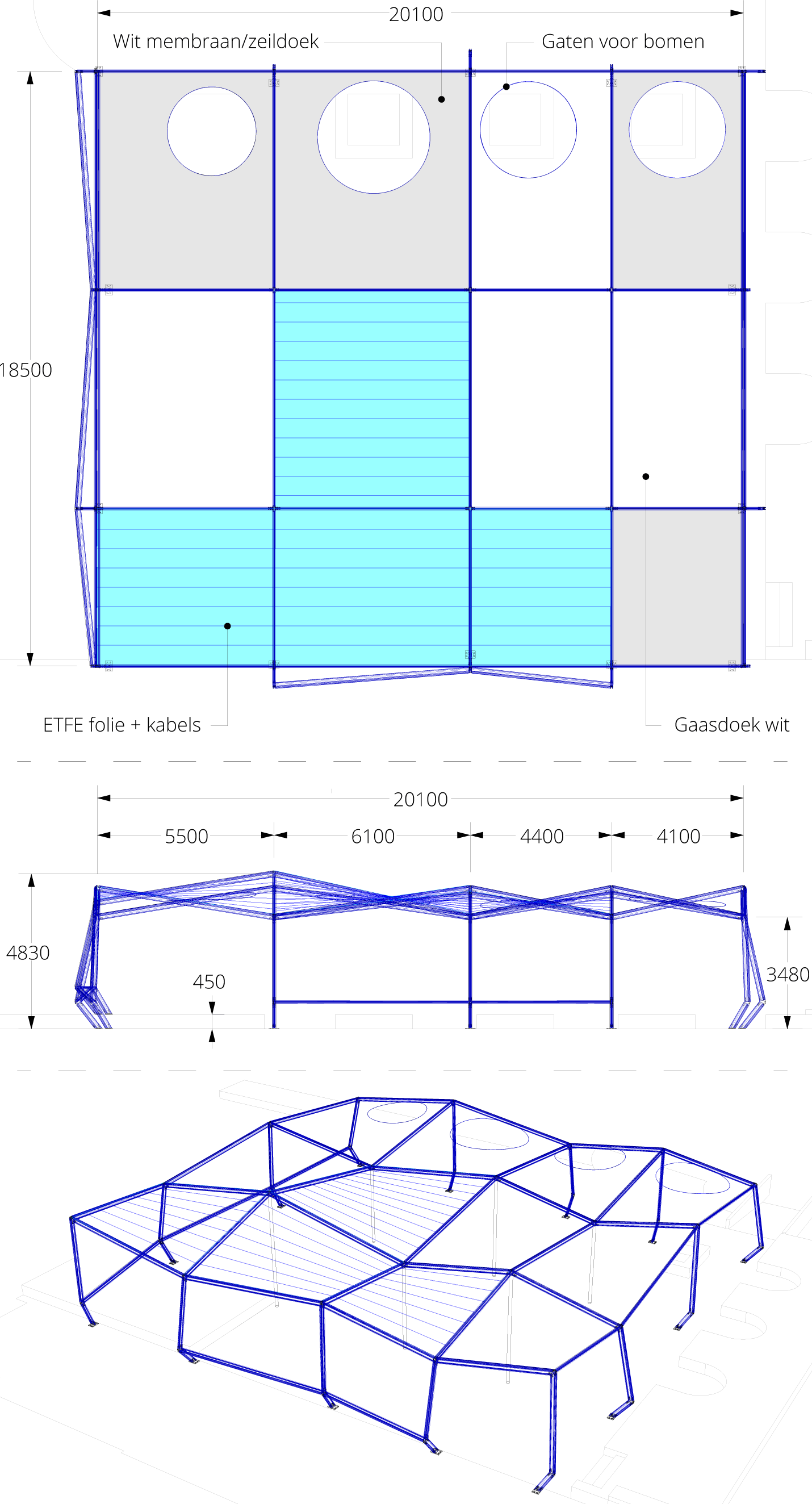

Engineering en maatvoering

3d ontwerp overkapping

ontwerp schoolpleinoverkapping


Meer informatie

Wilt u meer informatie over deze overkapping of heeft u een andere vraag,  bel ons op +31 (0)316-250830, mail ons via [email protected].

U kunt ook direct gebruik maken van onderstaand contactformulier, zodat wij contact met u kunnen opnemen:
