Weefselcompensatoren | Vormen en maten

Wij leveren manchetten en weefselcompensatoren in vele verschillende vormen en maten. Vrijwel iedere vorm of maat weefselcompensator is mogelijk bij Buitink Technology, omdat wij alles in eigen huis doen: van ontwerp tot en met de productie!

Ook maken wij verlopende manchetten en weefsel compensatoren. Hiermee kunnen talloze apparaten, machines en leidingen flexibel verbonden worden met elkaar. Denk aan het verbinden van (voorraad)vaten met weegcellen, mengers en toevoerleidingen met doseerapparaten, of andere vormen van lucht- of poedertransportledingen waarbij de vorm en diameter van de aansluitingen verschillend is.  Bij het flexibel verbinden is vaak sprake van verschillende maten aansluitdiameters of aansluitvormen, waardoor een verlopende, getrapte of conische manchet, balg of weefselsompensator van Buitink Technology de oplossing is.

Hieronder ziet u een aantal mogelijkheden qua vorm van manchetten:

  • Met flens/ zonder flens
  • Rechthoekig naar rechthoekig
  • Vierkant naar vierkant
  • Vierkant naar rond
  • Rechthoekig naar rond
  • Vierkant naar ovaal
  • Rechthoekig naar ovaal
  • Ovaal naar ovaal
  • Ovaal naar rond
  • Bocht (ronde diameter) | Voorbeeld >
  • Bocht (rechthoekige of vierkante diameter)
  • Excentrisch van rond naar vierkant, vierkant naar vierkant etc.
  • Vaste lengte of met harmonika om grote verplaatsingen op te vangen | meer informatie >

Weefselcompensator met of zonder flens


Weefselcompensator zonder flens


Weefselcompensator met flens





Voorbeelden weefselcompensatoren vaste lengte



Flexibele bochtverbinding


Flexibele kokerverbinding in bocht


Opvang hoogteverschil d.m.v. weefselcompensator


Ovale flexibele verbinding


Ronde buisverbinding flexibele


Kokerverbinding flexibel


Vormverschil opvangen


Flexibel verbinden verschillende objecten


Flexibel verbinden verschillende producten


Flexibel verbinden twee verschillende buizen


Flexibele koker-buis verbinding


Vernauwende verbinding



Soorten weefselcompensatoren variabele lengte



Harmonica weefselcompensator krom


Weefselcompensator harmonica


Weefselcompensator harmonica ingedrukt


Scheve harmonica compensator


Roterende weefselcompensator


Opvangen roterende bewegingen




Zit de door u gewenste vorm er niet bij? Neem contact met ons op en wij gaan voor u bekijken of de door u gewenste vorm technisch haalbaar is!

Opvangen van bewegingen door weefselcompensatoren

Naast de vorm van de weefselcompensator is van belang welke type bewegingen opgevangen moet worden en ook hoe groot deze beweging is.

Er is een aantal bewegingen of combinaties hiervan denkbaar. Het is belangrijk vooraf vast te stellen of te inventariseren welke bewegingen of combinaties hiervan kunnen optreden. Hieronder worden de verschillende bewegingen/ verplaatsingen toegelicht.

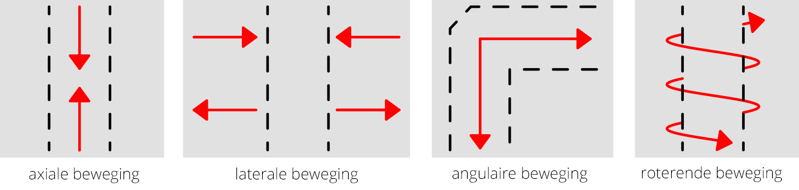

Een axiale beweging is de uitzetting van een leidingsysteem dat door de weefselcompensator in de lengte-as moet worden opgevangen.

Een laterale beweging is een verplaatsing die loodrecht op de as van de compensator optreedt.

Een angulaire beweging is een verplaatsing waarbij de uiteinden van de compensator onder een hoek staan (=hoekverdraaiing).

Een roterende beweging is een verplaatsing om de as van een weefselcompensator.








Meer informatie

Wilt u meer informatie over onze weefselcompensatoren of een andere industriële oplossing, bel ons op +31 (0)316-250830 of mail ons via [email protected].
