We solve it with a flexible lightweight solution!
since 1948

ZILOO®

Buitink Technology bedacht en ontwikkelde de innovatieve ZILOO® om het aangelijnd en hangend werken in omsloten ruimtes te verlichten en lichamelijk minder belastend te maken. Op de ZILOO® is inmiddels octrooi aangevraagd.

De ZILOO® is een opblaasbare telescopische tube waarmee je jezelf hangend in een silo kunt positioneren en verplaatsen, bijvoorbeeld tijdens inspectie, reparaties en reiniging.

Silotool animatie

Naast inspectie en reiniging van silo's is de ZILOO® ook uitermate geschikt om in te zetten tijdens het inspecteren van andere omsloten ruimtes, bijvoorbeeld windmolens en rotorbladen.

Ziloo logo

Waarom de ZILOO®

Het inspecteren en reinigen van silo's is lichamelijk zeer zwaar en belastend werk en daardoor voor weinigen weggelegd. Los hangend in een vrije ruimte moet men zich zien te verplaatsen om het gehele wandoppervlak te kunnen reinigen. Daarvoor hebben wij nu de ZILOO® ontwikkeld.

Reinigen van een silo: extreem zwaar en lichamelijk inspannend werk. Om overal bij te komen moet de monteur zich zwaar afzetten en flink heen en weer slingeren.

Werking van de ZILOO®

De werking van de ZILOO® is heel eenvoudig en kan aan de hand van een aantal stappen worden uitgelegd.

Als voorbeeld nemen wij een ZILOO® met een beginlengte van 3 meter en een maximale eindlengte van 3,3 meter (en een diameter van 40 cm). De ZILOO® wordt in dit voorbeeld ingezet in een silo met een binnendiameter van 3,25 meter (deze binnendiameter moet altijd kleiner of gelijk zijn aan de eindlengte van de silotube én altijd groter zijn dan de beginlengte).

Stap1 | binnenbrengen ZILOO®
De ZILOO® wordt als klein opgevouwen pakketje (aan een lijn) de silo binnengebracht door een mangat. Dit pakketje is zeer licht en compact. Een opgevouwen ZILOO® van 3/ 3,3 meter lang en 40 cm diameter heeft in opgevouwen toestand slechts een maat van 65 x 35 x 35 cm en weegt niet meer dan 10 kg. De ZILOO® kan met een slang worden aangesloten op een persluchtvoorziening (zoals een compressor) die buiten de silo staat opgesteld.

Stap2 | vullen ZILOO® met lucht
Wanneer de ZILOO® zich samen met de monteur op de juiste hoogte binnen de silo bevindt, kan de tool worden gevuld met lucht en overdruk. Hiertoe hoeft enkel op knop 1 gedrukt te worden van het meegeleverde perslucht bedieningskastje.De ZILOO® wordt nu precies op de juiste overdruk gebracht, zodat de tube 3 meter lang en stijf wordt (en zo heel makkelijk manouvreerbaar is en in de juiste positie gebracht kan worden) maar nog niet zijn maximale eindlengte van 3,3 meter bereikt.

Stap 3 | opvoeren binnendruk
Wanneer de ZILOO® zich in de juiste positie bevindt in de silo, kan op knop 2 worden gedrukt. De binnendruk in de ZILOO® wordt opgevoerd zodat de tube zich traploos en telescopisch verlengt en zich licht klem drukt tegen de silowand. De ZILOO® is nu in een vaste positie gebracht en zal niet meer bewegen.

Stap 4 | opvoeren binnendruk naar circa 600 mbar
Na stap 3 (na stap 2 kan ook direct naar deze stap gegaan worden), kan op knop 3 worden gedrukt. De druk wordt nu verder opgevoerd naar circa 600 mbar. De verticale klemkracht van de ZILOO® wordt daarmee circa 450 kg (uitgaande van een droge wand). De ZILOO® is nu klaar voor gebruik. De monteur kan zich hierop nu afsteunen (of zelfs op zitten) en zich met behulp van de handgrepen en aangrijppunten die op de ZILOO® zijn aangebracht verplaatsen van de ene kant van de silo naar de andere.

Siloo tool animatie

Stap 5 | verplaatsen ZILOO®
Om de ZILOO® weer te verplaatsen naar een andere positie binnen de silo, kan op knop 1 worden gedrukt. De druk loopt terug en de ZILOO® zal zich verkorten van 3,25 meter (binnendiameter silo) naar 3 meter. De ZILOO® kan nu weer op een andere positie of hoogte worden gebracht, waarna men op knop 2 kan drukken (of meteen op knop 3).

Stap 6 | leeg laten lopen
Na gebruik laat men de ZILOO® leeglopen, rolt men deze op en hijst men deze uit de silo door het mangat.

Voordelen van de ZILOO®

1. Compact: De ZILOO® is zeer compact: een tool van 40 cm diameter en 3,3 meter lang vouwt/ rolt zich op tot een pakketje van slechts 65 x 35 x 35 cm.

2. Ultralicht qua gewicht: Een ZILOO® is zeer licht qua gewicht. Een complete ZILOO® met een diameter van 40 cm en een lengte van 3,3 meter weegt niet meer dan 10 kg.

3. Geen harde of scherpe kanten: Een ZILOO® is een opblaasbaar product, gemaakt van flexibele materialen en heeft geen harde of scherpe kanten die een silowand zouden kunnen beschadigen.

4. Verminderd fysieke belasting: De ZILOO® beperkt fysieke belasting tijdens werkzaamheden in een silo of andere omsloten ruimte.

Uitvoering en mogelijkheden

De ZILOO® wordt geleverd met een persluchtaansluiting met bediening, zodat met een druk op de knop de juiste druk wordt ingesteld.

Optioneel kan de ZILOO® worden uitgevoerd in een anti-statische uitvoering.

Maatwerk is altijd mogelijk, maar wij bieden standaard de volgende afmetingen qua diameter en klemkracht aan:

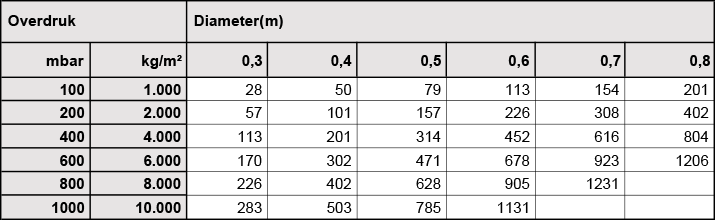

Tabel 1

Voorbeelden klemkracht (in kg) in eindtoestand uitgeoefend door beide uiteinden op de silowand, dit is verticale belastbaarheid van het hulpmiddel, uitgaande van een schone en gladde silowand.

Tabel

Tabel 2

Standaardmaten die beschikbaar zijn. Op aanvraag zijn ook afwijkende maten mogelijk! De minimale lengte is de startlengte van de tube. Deze lengte kan traploos en telescopisch worden vergroot naar de maximale lengte. In de tabel staat een ''x'' wanneer de betreffende lengte in de aangegeven diameter standaard verkrijgbaar is.

tabel

Lucht- en drukregeling ZILOO®

Logo

Ziloo logo
