Opblaasbare buigmal

Het buigen van PVC of kunststof buizen kan op verschillende manieren. Meestal wordt de buis verhit en om een rigide mal gebogen. Er wordt een onderdeel (mal) in de buis aangebracht waarmee rimpelvorming in de bocht van de buis wordt voorkomen. Soms is dit zand of een stalen buigveer of - bij buizen met een grotere diameter - een zware, flexibele cilinder van rubber. Het hanteren van deze zware rubberen slangen/ buigmallen voldoet veelal niet aan de Arbo-richtlijnen (onder andere vanwege een te hoog gewicht dat met handkracht verplaatst moet worden).

Buitink Technology maakt opblaasbare buigmallen die licht van gewicht zijn en dus makkelijk in gebruik. Met de opblaasbare buigmal van Buitink Technology kunnen bochten in kunststofbuizen aangebracht worden.

De Buigmal bestaat uit een luchtdichte kern omwikkeld met een hittebestendig Multi-Layer High Performance Fabric die kan worden opgeblazen tot de juiste de gewenste spanning om tot een optimaal buigresultaat te komen. Buizen met een grote diameter kunnen met deze mal makkelijk en snel gebogen worden. De mal kan op maat worden gemaakt.

Opblaasbare buigmal in de praktijk




Voordelen en belangrijke eigenschappen

De opblaasbare buigmal van Buitink Technology heeft een aantal belangrijke voordelen en eigenschappen:

  • Extreem licht van gewicht (een buigmal met lengte 200cm x Ø20 cm weegt niet meer dan 5 kg);
  • Maatwerk mogelijk;
  • Hittebestendig: gebruikstemperatuur tot 150 graden Celsius;
  • Bochten met verschillende hoeken/ radius mogelijk;
  • Het buigen van scherpe hoeken is mogelijk: de buigmal blijft tot een radius van 3,5 x D rimpelloos! Dus een PVC buis met een diameter van 20 cm, kan in een bocht gebogen worden met een straal van niet meer dan 70 cm!
  • Het is mogelijk om ook andere vormen te buigen: bijvoorbeeld een S-bocht of een zogenaamde ‘’kattenrug’’ om een buis over een andere, die zich in hetzelfde vlak bevindt, heen te laten lopen.



Specificaties opblaasbare buigmal

Wij maken de opblaasbare buigmallen op maat, afgestemd op uw productieproces. Daarom hebben wij geen universele, standaard specificaties voor al onze opblaasbare buigmallen.

In het algemeen voldoen alle buigmallen die wij maken wel aan de volgende specificaties:

  • Werkdruk: tussen de 400 en 2.000 mbar (afhankelijk van diameter);
  • Hittebestendig: maximale gebruikstemperatuur tot 150 graden Celsius;



FAQ Opblaasbare buigmal


Wanneer gebruik je een buigmal?

Om een bocht aan te brengen in kuststof buizen of leidingen zonder dat daarbij de binnendiameter van de buis of leiding ongewenst vervormd. Om de buis of leiding te kunnen vervormen wordt deze eerst op een temperatuur gebracht die het materiaal plastisch maakt zodat het gebogen kan worden.

Tot welke temperatuur kan ik de buigmal gebruiken?

Om te kunnen buigen zal de buis of leiding op temperatuur gebracht moeten worden. De temperatuur waarop de buis of leiding plastisch vervormbaar is, hangt af van het type kunststof waarvan deze gemaakt is. De Buitink Technology Buigmal kan een werk temperatuur tot maximaal 150 graden Celsius weerstaan.

Welke luchtvoorziening is nodig om de buigmal te kunnen gebruiken?

Om de Buigmal op spanning te brengen is een druk nodig van tussen de 400 en 2000 mbar. Dit kan met een handmatige pomp of compressor lucht mits gereduceerd tot de juiste druk. Afhankelijk van uw luchtvoorziening kunnen wij het ventiel op de Buigmal aanpassen.

Van welk materiaal is de buigmal gemaakt?

Onze Buigmal is samengesteld uit MHPF (Multi-Layer High Performance Fabric) dat in alle richtingen rekbaar is, waardoor het zich onder druk perfect zet in de vorm van de radius van de kuststof buis of leiding. Door deze gecontroleerde tegendruk vindt de buiging plaats zonder vervorming van de binnendiameter en flow van de buis of leiding.



Wat is het grootste voordeel van deze MHPF samenstelling?

Klassieke buigmallen zijn meestal gemaakt van Rubber compound, met vaak minstens 15mm wanddikte. Keerzijde van deze robuuste samenstelling is dat rubberen buigmallen loodzwaar zijn. Onze Buitink Technology buigmal weegt maar een fractie van de klassieke rubberen buigmal en is daardoor qua handling veel eenvoudiger in te zetten en te gebruiken.

Is de Buitink Technology buigmal verkrijgbaar in standaardmaten?

Wij merken dat de buigprocessen bij onze klanten vaak net iets afwijken en nooit exact hetzelfde zijn. Daarom kijken wij eerst naar de wensen van de klant en hun proces voordat we tot productie overgaan. In grote lijnen kan je zeggen dat voor de meeste diameters en lengtes leidingen en buizen wij een maatwerk Buigmal kunnen leveren die perfect afgestemd is op uw buigproces.

Wat is de maximale hoek die je met de buigmal kan realiseren?

Het buigen van scherpe hoeken is mogelijk: de buigmal blijft tot een radius van 3,5 x D rimpelloos! Dus een PVC buis met een diameter van 20 cm, kan in een bocht gebogen worden met een straal van niet meer dan 70 cm!

Wanneer breng ik de buigmal in positie?

Dat hangt sterk af van het proces waarmee de buis of leiding wordt opgemaakt en plastisch gemaakt. Door het lichte gewicht en de handvatten aan de kopse kanten van de Buigmal is deze zeer eenvoudig in positie te brengen en op druk te zetten voor het buigproces start.

Wat is de levensduur van de buigmal?

Dat is uiteraard sterk afhankelijk van de frequentie waarmee de buigmal gebruikt wordt en de omstandigheden waaronder. Mochten er tijdens het buigproces beschadigingen plaatsvinden dan kunnen deze in onze productie eenvoudig hersteld worden doordat de Buigmal is opgebouwd uit het Multi-Layer materiaal.

Zijn er verdere additieven nodig voor het buigproces met de Buitink Technology buigmal?

Klassieke zware rubberen buigmallen worden vaak met zeep of vet ingesmeerd om ze makkelijk in en uit te kunnen schuiven. Bij de Buitink Technology Buigmal is dit niet nodig omdat de het MHPF materiaal zeer glad is met een hele lage schuifweerstand. Daardoor is de buigmal zeer makkelijk te positioneren zonder daarbij vettige of vervuilende smeermiddelen te gebruiken.

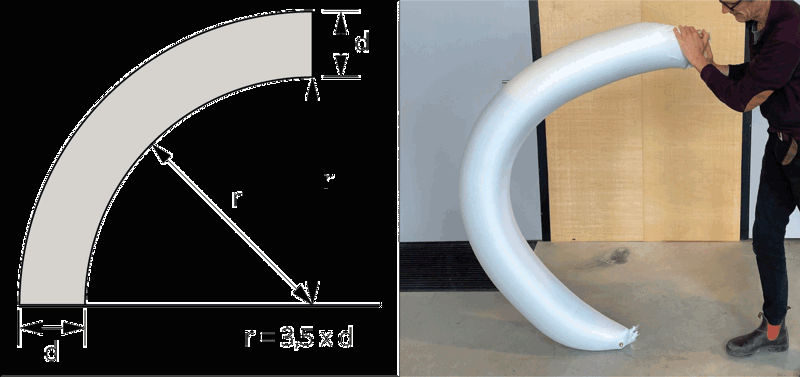

Schematische weergave buigmal
